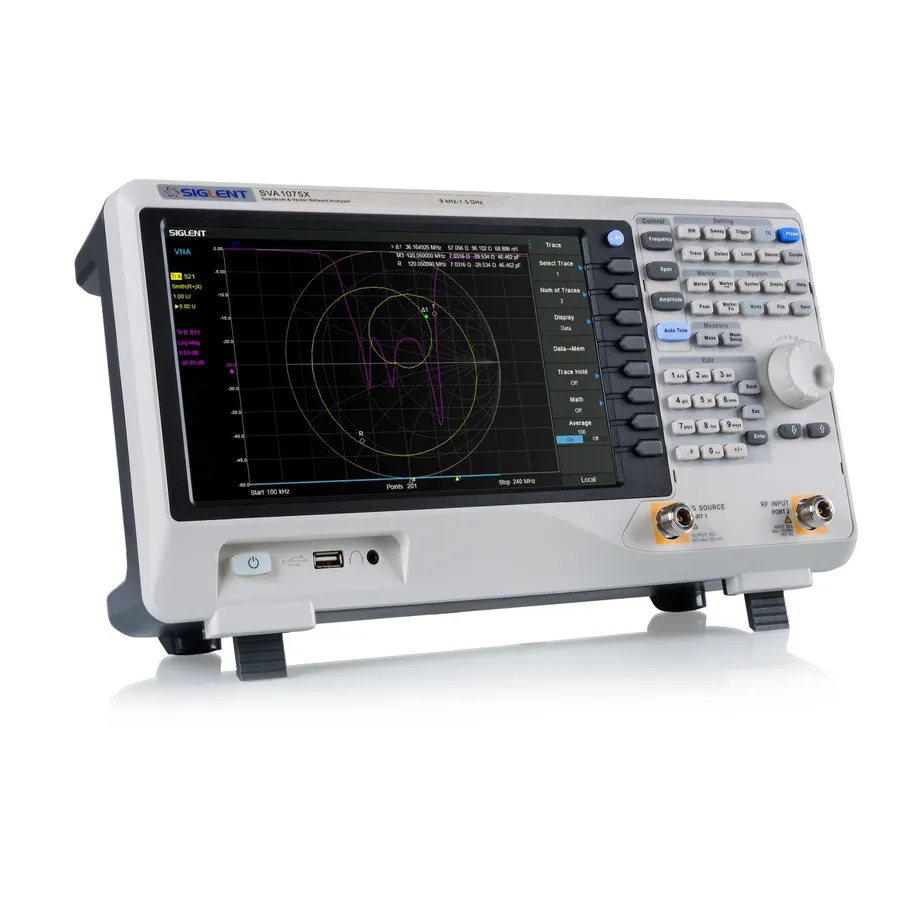

Siglent SVA1075X Spectrum and Vector Network Analyzer
Siglent SVA1075X аналізатор спектра та мереж
Siglent SVA1075X extends spectrum and vector network analysis to 7.5 GHz with -165 dBm/Hz noise floor and vector signal analysis for advanced RF testing.
Деталі продукту
| Модель | SVA1075X |
| Виробник | Siglent |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Siglent SVA1075X — це аналізатор спектра та векторної мережи з найвищою смугою пропускання у серії SVA1000X, який розширює охоплення частот до 7.5 GHz. Він забезпечує комплексний аналіз RF сигналів та характеризацію мережи з виняткової чутливістю, передовими режимами вимірювання та опціональними можливостями, включаючи локалізацію відстані до несправності, аналіз модуляції векторного сигналу та EMI фільтрування для різноманітних RF тестування у дослідницькому, розробницькому та виробничому середовищах.
Основні характеристики
- Аналізатор спектра: 9 kHz до 7.5 GHz із фазовим шумом <-98 dBc/Hz при зміщенні 10 kHz (1 GHz, типово)
- Аналізатор векторної мережи: 100 kHz до 7.5 GHz для комплексного вимірювання S-параметрів
- Виняткова чутливість: -165 dBm/Hz Displayed Average Noise Level (типово)
- Невизначеність вимірювання рівня <0.7 dB з мінімальною смугою пропускання 1 Hz
- Підсилювач та генератор спостереження включені як стандартні
- Дисплей 10.1 дюйма з мультидотиком та підтримкою миші та клавіатури
- Дистанційне управління веб-браузером на ПК та мобільних терміналах
- Режими аналізатора векторної мережи: вимірювання S11 та S21 від 100 kHz до 7.5 GHz з дисплеєм наложення багатьох форматів
- Опціональний аналіз модуляції: AM/FM, ASK/FSK/PSK/MSK/QAM аналіз модуляції векторного сигналу з оцінкою EVM
Застосування
- Моніторинг радіомовлення та характеризація RF мережи
- Вимірювання S-параметрів та тестування кабелів та антен
- Аналіз аналогової та цифрової модуляції сигналу
- Попередня перевірка відповідності EMI
- Проектування схем та аналіз несправностей з опціональною локалізацією відстані
- Дослідження, розроблення, освіта, виробництво та обслуговування
Опціональні функції
- Локалізатор відстані до несправності (DTF) для ідентифікації несправностей кабелів
- Режим аналізу модуляції векторного сигналу для передової характеризації модуляції
- Набір EMI фільтра та квазипікового детектора для тестування відповідності
- Набір передових вимірювань для спеціалізованих можливостей аналізу
Характеристики
| Number of Ports | 2 |
| Maximum Frequency | 7.5 GHz |
| Minimum Frequency | 9 kHz |
| Type | Benchtop |
| Series | SVA1000X Series |
