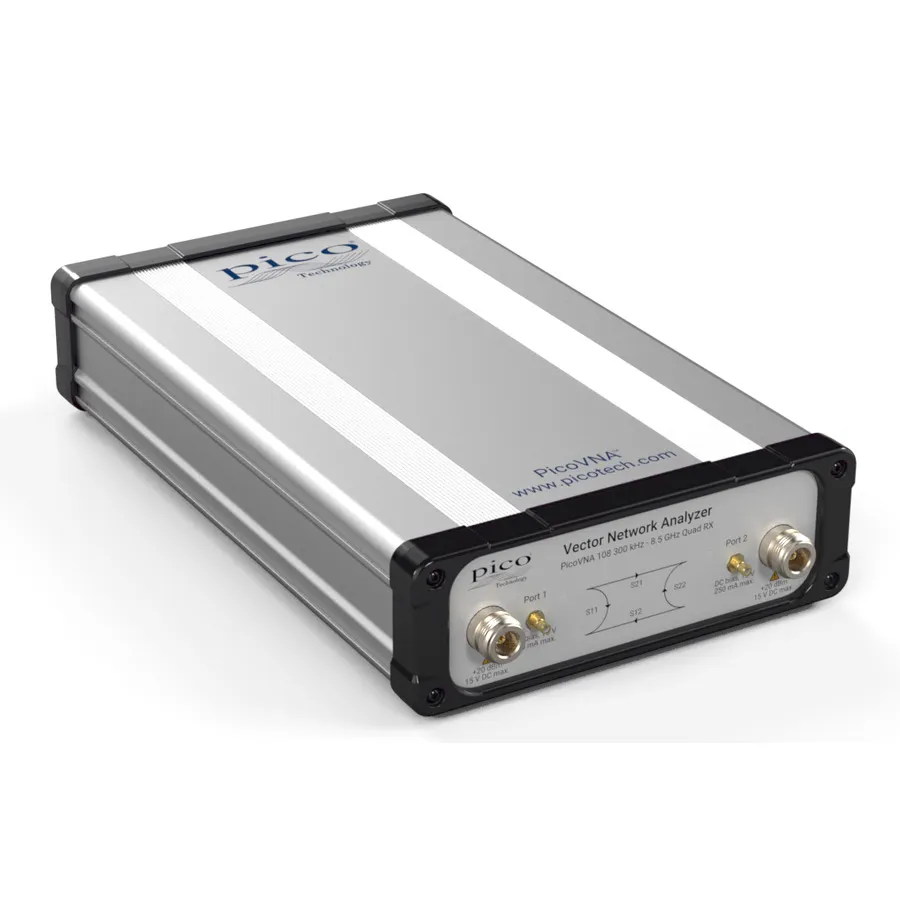

Pico Technology 108 Vector Network Analyzer

Огляд

Pico Technology 108 — це USB-керований, лабораторного класу, векторний аналізатор мереж з діапазоном від 300 кГц до 8,5 ГГц. Розроблений для портативності, доступної ціни та професійної продуктивності, він має архітектуру з чотирма приймачами для мінімізації помилок вимірювання та забезпечення виключного динамічного діапазону. Прилад ідеальний для польового обслуговування, тестування при установці, вбудованих додатків та виробничих середовищ тестування.

Основні характеристики

• Діапазон частот: 300 кГц до 8,5 ГГц
• Динамічний діапазон: 124 дБ при смусі пропускання 10 Гц
• Вимірювання на високій швидкості: до 5500 двопортових S-параметрів на секунду
• Архітектура з чотирма приймачами для високої точності
• Шум сліду: 0,005 дБ СКЗ при максимальній смусі пропускання 140 кГц
• Зміщення опорної площини та де-embedding
• Перетворення часової області та імпедансу портів
• Автоматична калібрування SOLT, TRL та E-Cal
• Підтримка файлів Touchstone з функцією збереження при спрацьовуванні
• Вимірювання двохчастотного змішувача з корекцією VSWR

Застосування

• Автоматизація тестування та керування кількома аналізаторами
• Характеризація компонентів, складання та систем
• Тестування кабелів, PCB та бездротових з'єднань
• Узгодження антен та налаштування
• Польове обслуговування та тестування при установці
• Виробничі тести та калібрування

Комплектація

• Калібрований векторний аналізатор мереж PicoVNA 108
• Блок живлення PS010 універсальний вхід 12 В / 4,5 А
• Сумка PA153
• Програмне забезпечення DI111 та документація на USB-накопичувачі
• Два комбіновані ключі RF TA486 PicoWrench
• Кабель MI106 USB 2.0 (1,8 м)
