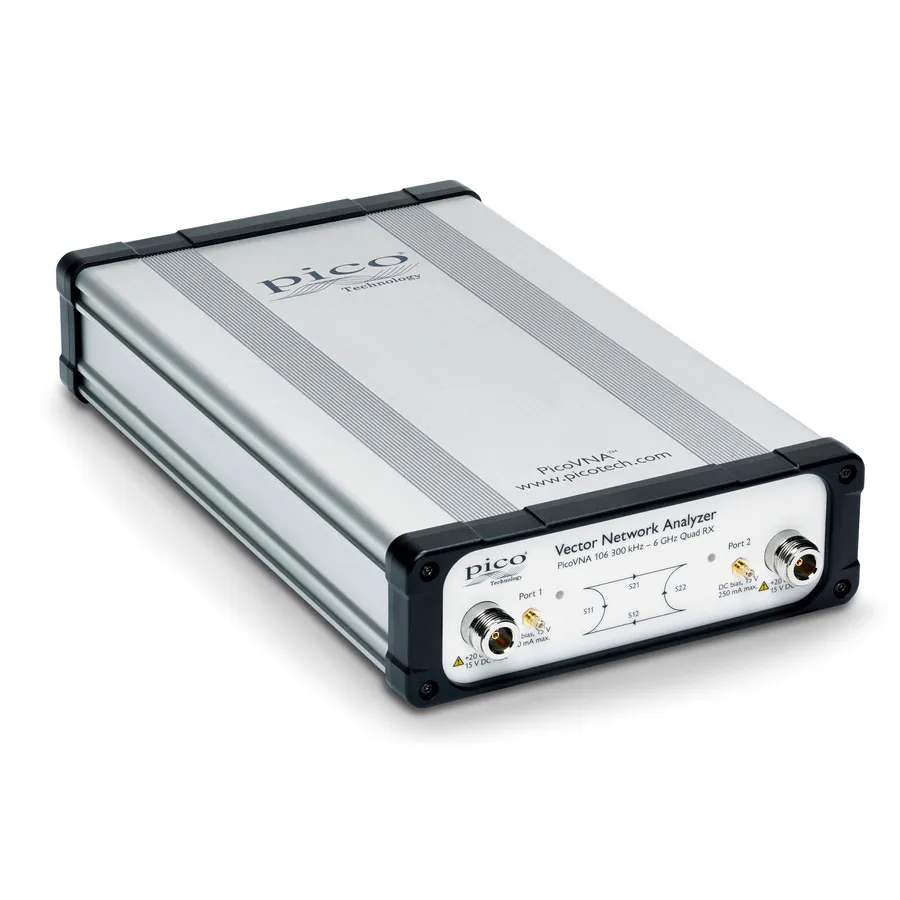

Pico Technology 106 Vector Network Analyzer

Огляд

Pico Technology 106 — комп'ютерний аналізатор векторної мережі, що працює від 300 kHz до 6 GHz. Він поєднує лабораторну продуктивність з портативністю та економічністю, використовуючи архітектуру чотирьох приймачів, яка мінімізує помилки вимірювання та забезпечує винятковий динамічний діапазон.

Основні характеристики

• Діапазон частот: 300 kHz до 6 GHz
• Швидкі вимірювання: 5500+ параметрів S з двома портами на секунду
• Динамічний діапазон: до 124 dB при пропускній здатності 10 Hz
• Шум сліду: 0.005 dB RMS при максимальній пропускній здатності 140 kHz
• Архітектура Quad RX з чотирма приймачами
• Компактна форма половини стійки
• Передові калібрування: SOLT, TRL та 8/12-термінальні калібрування

Застосування

• Автоматизація тестування та багатоінструментні системи
• Характеризація компонентів та інтеграція ATE
• Тестування кабелів, PCB та бездротових інтерфейсів
• Характеризація матеріалів та геологічних зразків
• Тестування широкосмугових кабелів та жгутів проводів
• Узгодження та налаштування антен

Комплектація

• Аналізатор векторної мережі PicoVNA (калібрований)
• Універсальний блок живлення PS010 (12 V, 4.5 A)
• Переносна сумка PA153
• ПЗ DI111 та документація на USB-накопичувачі
• Два ключа RF PicoWrench TA486
• USB 2.0 кабель MI106 (1.8 m)
