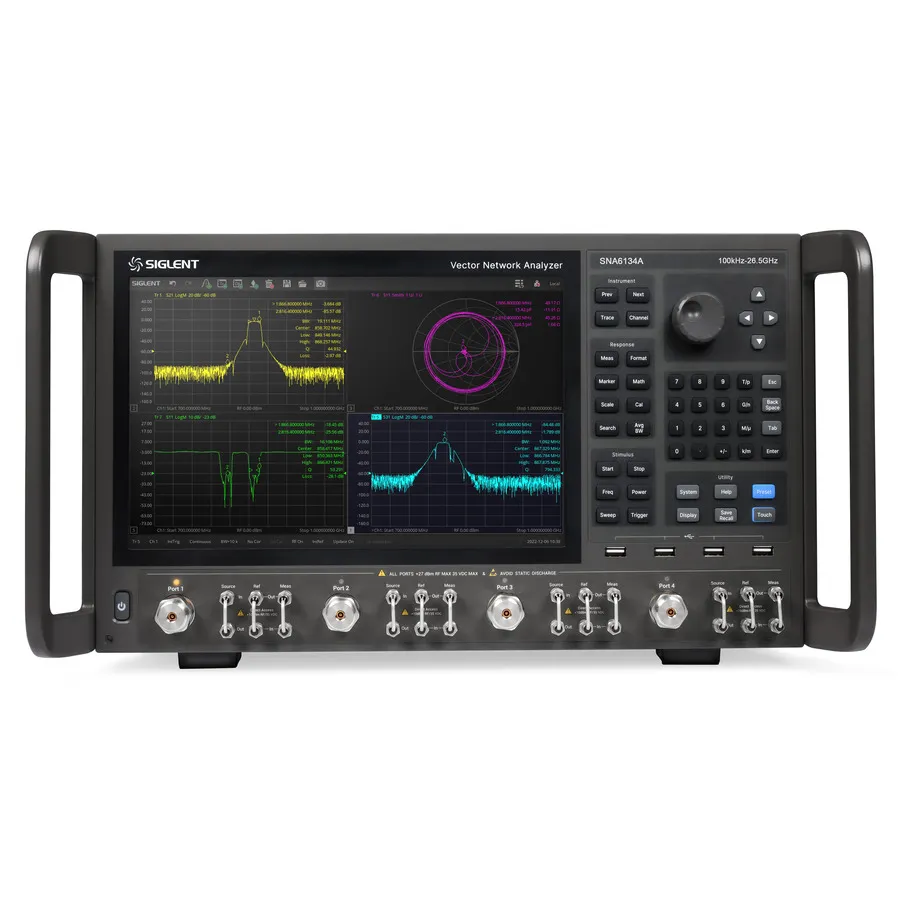

Siglent SNA6134A Vector Network Analyzer

Огляд

Siglent SNA6134A — чотирипортовий аналізатор векторної мережі, що працює в діапазоні від 100 kHz до 26,5 GHz з динамічним діапазоном 135 dB та рівнем шуму траси 0,003 dBrms. Обладнаний 12,1-дюймовим сенсорним екраном, прямим доступом приймача на всіх портах та підтримує передові вимірювання, включаючи перетворення імпедансу, аналіз добротності, тестування пульсацій та моделювання приладу. Чотирипортова конфігурація з розширеним діапазоном частот до 26,5 GHz дозволяє одночасно вимірювати кілька пристроїв високої частоти та призначена для R&D та виробничих застосувань, які вимагають комплексної характеризації RF та мікрохвильових сигналів.

Основні характеристики

• Діапазон частот: 100 kHz до 26,5 GHz з роздільною здатністю 1 Hz
• Чотирипортова конфігурація з прямим доступом приймача
• Динамічний діапазон: 135 dB
• Діапазон вихідної потужності: -55 dBm до +10 dBm
• П'ять режимів розгортання: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time, Segment-Sweep
• 12,1-дюймовий сенсорний екран з до 256 каналів вимірювання та 64 трас тестування
• Дистанційне керування через SCPI, Labview, IVI, USB-TMC, VXI-11, Socket, Telnet, WebServer
• Інтерфейси: LAN, USB Device, USB Host (USB-GPIB)
• Видеовихід: HDMI, DVI-D, DisplayPort

Застосування

• Характеризація багатьох пристроїв високої частоти до 26,5 GHz
• Одночасне тестування компонентів та пристроїв
• Характеризація фільтрів та визначення добротності
• Вимірювання втрат при вставці та смуги пропускання
• Аналіз імпедансу компонентів та калібрування
• Тестування міліметрових хвиль та мікрохвильових схем

Комплектація

• Посібник швидкого старту
• Силовий кабель
• USB кабель
• Сертифікат калібрування
• Бездротова миша
• Захисний чохол
