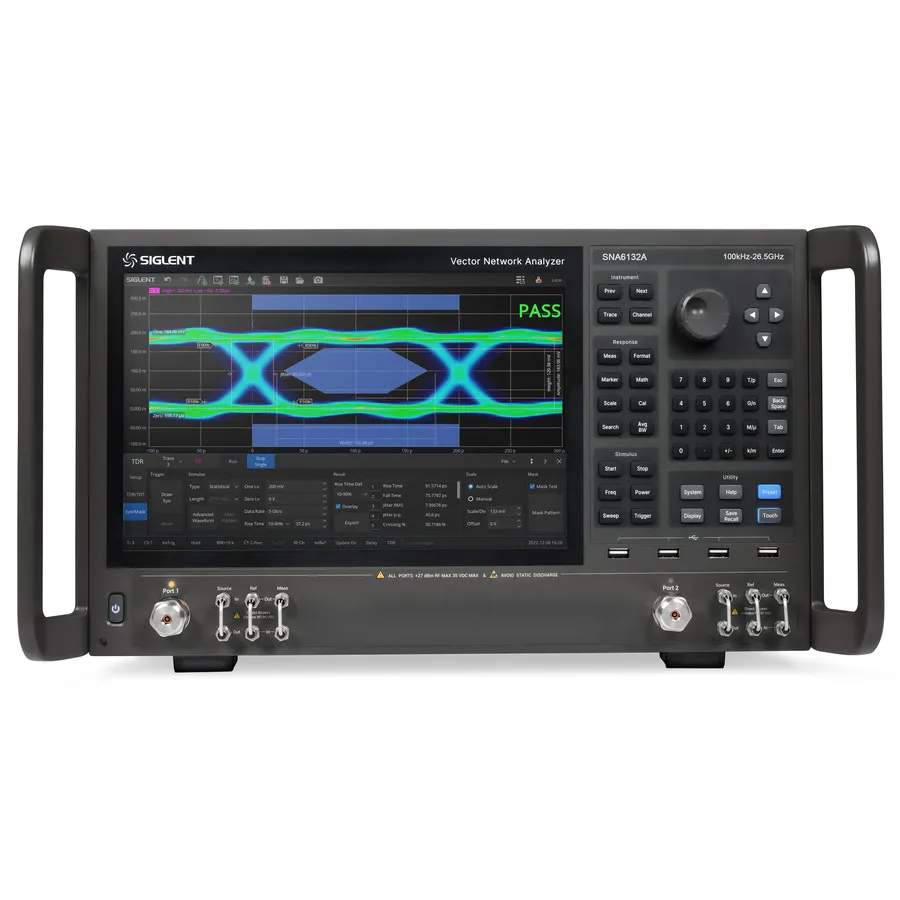

Siglent SNA6132A Vector Network Analyzer

Огляд

Siglent SNA6132A — двопортовий аналізатор векторної мережі, що працює в діапазоні від 100 kHz до 26,5 GHz з динамічним діапазоном 135 dB та рівнем шуму траси 0,003 dBrms. Обладнаний 12,1-дюймовим сенсорним екраном, прямим доступом приймача та підтримує передові вимірювання, включаючи перетворення імпедансу, аналіз добротності, тестування пульсацій та моделювання приладу. Розширений діапазон частот до 26,5 GHz робить його ідеальним для тестування компонентів високої частоти та призначений для R&D та виробничих застосувань, які вимагають точної характеризації RF та мікрохвильових сигналів.

Основні характеристики

• Діапазон частот: 100 kHz до 26,5 GHz з роздільною здатністю 1 Hz
• Двопортова конфігурація з прямим доступом приймача
• Динамічний діапазон: 135 dB
• Діапазон вихідної потужності: -55 dBm до +10 dBm
• П'ять режимів розгортання: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time, Segment-Sweep
• 12,1-дюймовий сенсорний екран з до 256 каналів вимірювання та 64 трас тестування
• Дистанційне керування через SCPI, Labview, IVI, USB-TMC, VXI-11, Socket, Telnet, WebServer
• Інтерфейси: LAN, USB Device, USB Host (USB-GPIB)
• Видеовихід: HDMI, DVI-D, DisplayPort

Застосування

• Характеризація компонентів високої частоти до 26,5 GHz
• Характеризація фільтрів та визначення добротності
• Вимірювання втрат при вставці та смуги пропускання
• Аналіз імпедансу компонентів та калібрування
• Тестування міліметрових хвиль та мікрохвильових схем
• Контроль якості та верифікація виробництва

Комплектація

• Посібник швидкого старту
• Силовий кабель
• USB кабель
• Сертифікат калібрування
• Бездротова миша
• Захисний чохол
