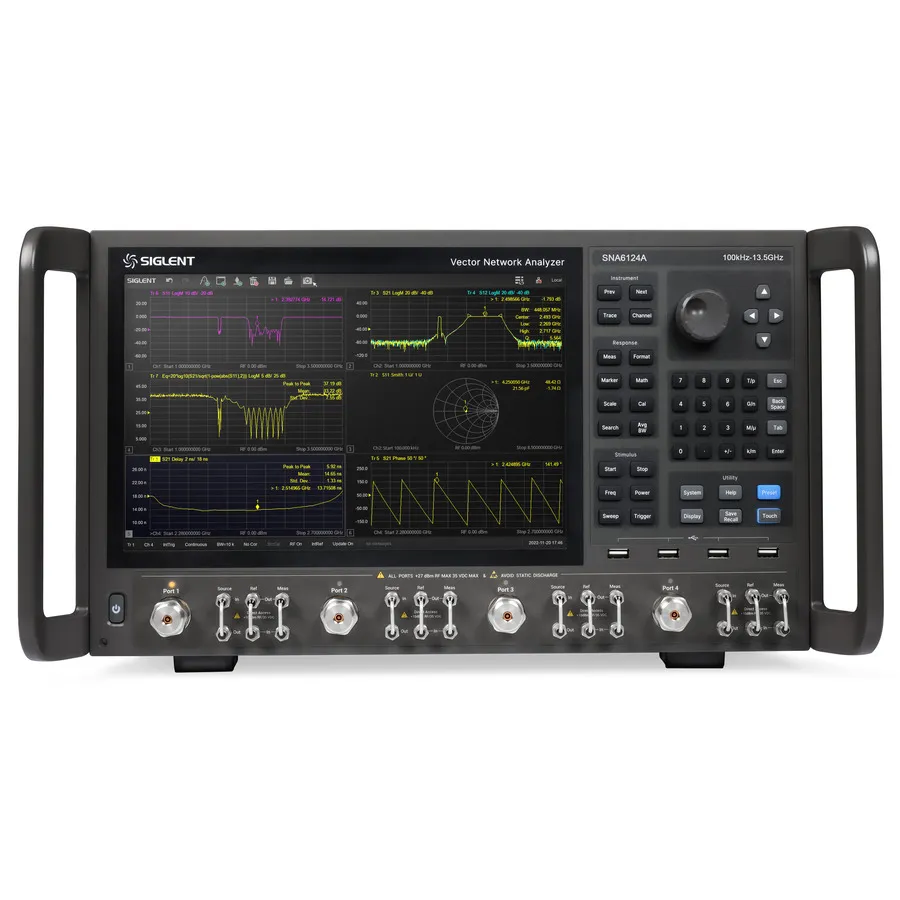

Siglent SNA6124A Vector Network Analyzer

Огляд

Siglent SNA6124A — чотирипортовий аналізатор векторної мережі, що працює в діапазоні від 100 kHz до 13,5 GHz з динамічним діапазоном 135 dB та рівнем шуму траси 0,003 dBrms. Обладнаний 12,1-дюймовим сенсорним екраном, прямим доступом приймача на всіх портах та підтримує передові вимірювання, включаючи перетворення імпедансу, аналіз добротності, тестування пульсацій та моделювання приладу. Чотирипортова конфігурація дозволяє одночасно вимірювати кілька пристроїв та призначена для R&D та виробничих застосувань, які вимагають комплексної характеризації RF та мікрохвильових сигналів.

Основні характеристики

• Діапазон частот: 100 kHz до 13,5 GHz з роздільною здатністю 1 Hz
• Чотирипортова конфігурація з прямим доступом приймача
• Динамічний діапазон: 135 dB
• Діапазон вихідної потужності: -55 dBm до +10 dBm
• П'ять режимів розгортання: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time, Segment-Sweep
• 12,1-дюймовий сенсорний екран з до 256 каналів вимірювання та 64 трас тестування
• Дистанційне керування через SCPI, Labview, IVI, USB-TMC, VXI-11, Socket, Telnet, WebServer
• Інтерфейси: LAN, USB Device, USB Host (USB-GPIB)
• Видеовихід: HDMI, DVI-D, DisplayPort

Застосування

• Одночасне тестування багатьох пристроїв та компонентів
• Характеризація фільтрів та визначення добротності
• Вимірювання втрат при вставці та смуги пропускання
• Аналіз імпедансу компонентів та калібрування
• Тестування RF та мікрохвильових схем
• Контроль якості та верифікація виробництва

Комплектація

• Посібник швидкого старту
• Силовий кабель
• USB кабель
• Сертифікат калібрування
• Бездротова миша
• Захисний чохол
