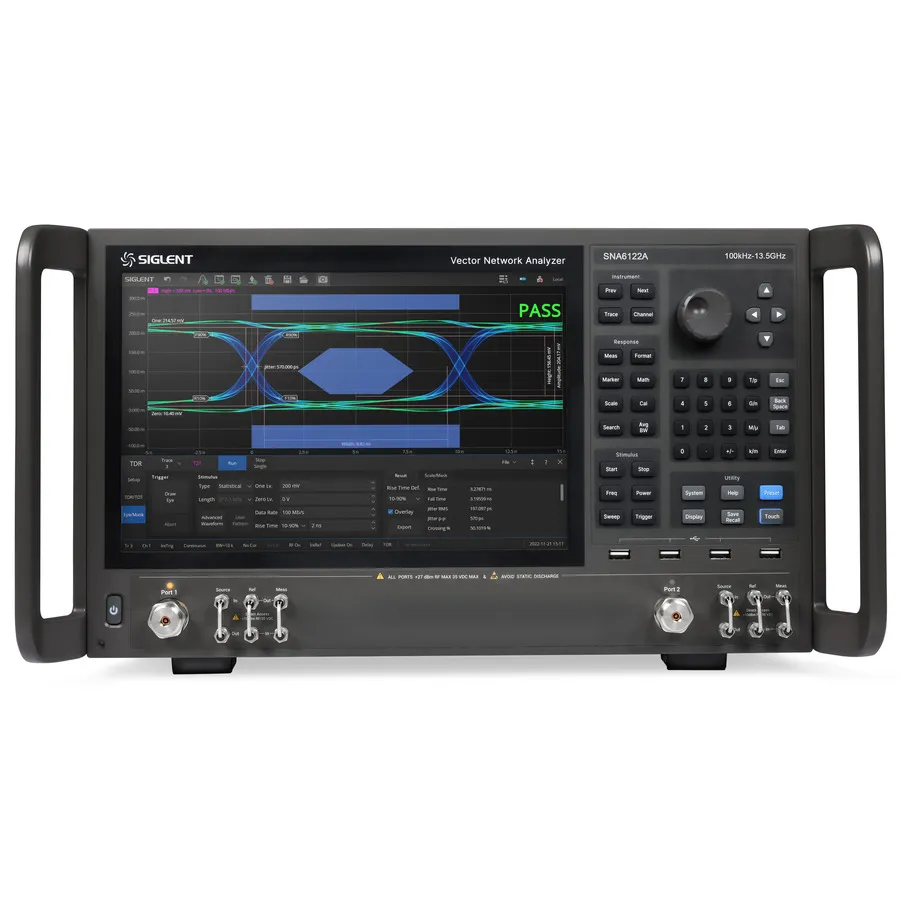

Siglent SNA6122A аналізатор векторної мережі

Огляд

Siglent SNA6122A — двопортовий аналізатор векторної мережі, що працює в діапазоні від 100 kHz до 13,5 GHz з динамічним діапазоном 135 dB та рівнем шуму траси 0,003 dBrms. Обладнаний 12,1-дюймовим сенсорним екраном, прямим доступом приймача та підтримує передові вимірювання, включаючи перетворення імпедансу, аналіз добротності, тестування пульсацій та моделювання приладу. Аналізатор призначений для R&D та виробничих застосувань, які вимагають точної характеризації RF та мікрохвильових сигналів.

Основні характеристики

• Діапазон частот: 100 kHz до 13,5 GHz з роздільною здатністю 1 Hz
• Двопортова конфігурація з прямим доступом приймача
• Динамічний діапазон: 135 dB
• Діапазон вихідної потужності: -55 dBm до +10 dBm
• П'ять режимів розгортання: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time, Segment-Sweep
• 12,1-дюймовий сенсорний екран з до 256 каналів вимірювання та 64 трас тестування
• Дистанційне керування через SCPI, Labview, IVI, USB-TMC, VXI-11, Socket, Telnet, WebServer
• Інтерфейси: LAN, USB Device, USB Host (USB-GPIB)
• Видеовихід: HDMI, DVI-D, DisplayPort

Застосування

• Характеризація фільтрів та визначення добротності
• Вимірювання втрат при вставці та смуги пропускання
• Аналіз імпедансу компонентів та калібрування
• Тестування RF та мікрохвильових схем
• Контроль якості та верифікація виробництва
• Аналіз часової області з опціональною TDR можливістю

Комплектація

• Посібник швидкого старту
• Силовий кабель
• USB кабель
• Сертифікат калібрування
• Бездротова миша
• Захисний чохол
