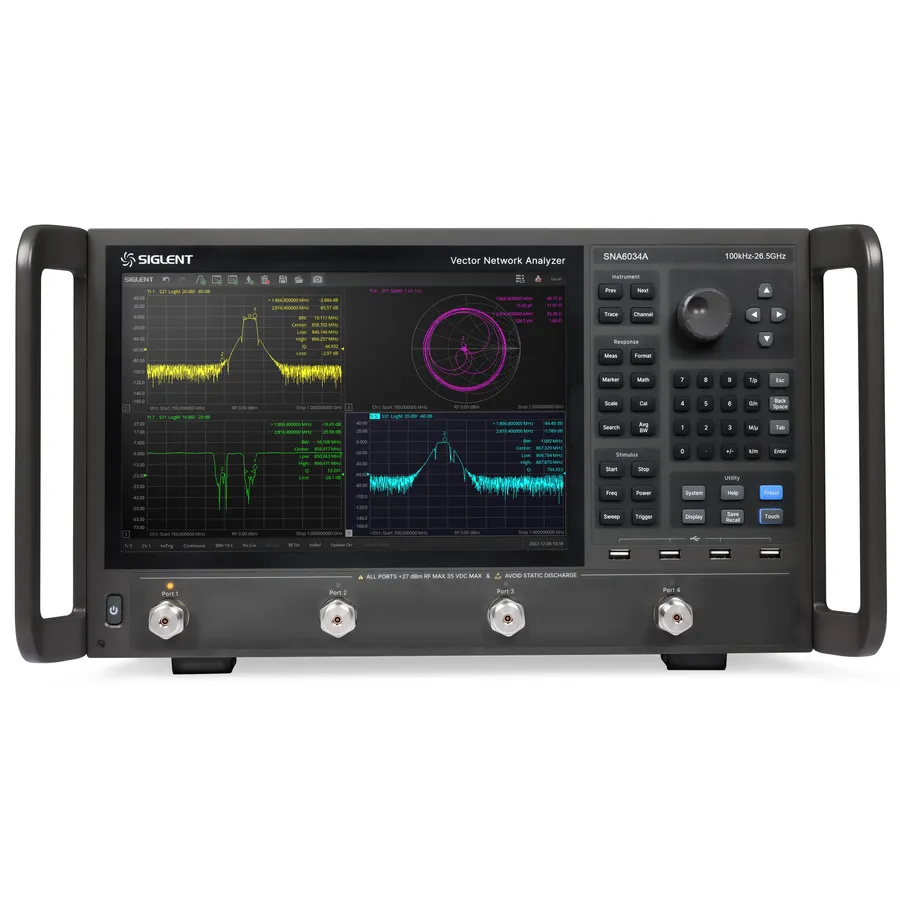

Siglent SNA6034A Vector Network Analyzer

Огляд

Siglent SNA6034A — це універсальний векторний аналізатор мережі для RF та мікрохвильових застосувань з діапазоном частот від 100 кГц до 26.5 ГГц та можливістю вимірювання на 4 портах. Прилад має динамічний діапазон 135 дБ та підтримує вимірювання параметрів розсіювання на 4 портах та диференціальні вимірювання, що робить його придатним для тестування багатопортових компонентів на високих частотах та аналізу мереж у R&D та виробничих середовищах.

Прилад оснащений 12.1-дюймовим дисплеєм з високою роздільною здатністю та сенсорним керуванням, підключенням LAN та USB із можливістю віддаленого доступу, а також підтримкою керування SCPI, LabVIEW та IVI. Він може зберігати та відновлювати вимірювання у різних форматах, включаючи файли параметрів S (SnP), CSV та файли зображень.

Основні характеристики

• Діапазон частот: 100 кГц до 26.5 ГГц
• Вимірювання параметрів розсіювання та диференціальні вимірювання на 4 портах
• Динамічний діапазон: 135 дБ
• Роздільна здатність рівня: 0.05 дБ
• Роздільна здатність частоти: 1 Гц
• Діапазон вихідного рівня: -55 дБм до +10 дБм
• Діапазон IFBW: 10 Гц до 3 МГц
• П'ять типів розгортання: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time, Segment-Sweep
• Шум сліду: 0.003 dBrms
• До 256 каналів вимірювання та 64 тестових слідів
• Відео вихід: HDMI, DVI-D, DisplayPort

Застосування

• Характеризація RF та мікрохвильових компонентів на високих частотах
• Аналіз багатопортових мереж та з'єднань на міліметрових хвилях
• Тестування та перевірка багатопортових компонентів
• Проектування та перевірка фільтрів (Q-фактор, смуга пропускання, втрати при передачі)
• Перетворення імпедансу та регулювання площини вимірювання
• Корекція параметрів розсіювання методами SOLT, SOLR, TRL
• Контроль якості виробництва та тестування в R&D

Комплектація

• Швидкий посібник
• Кабель живлення
• USB кабель
• Сертифікат калібрування
• Бездротова миша
• Захисний чохол
