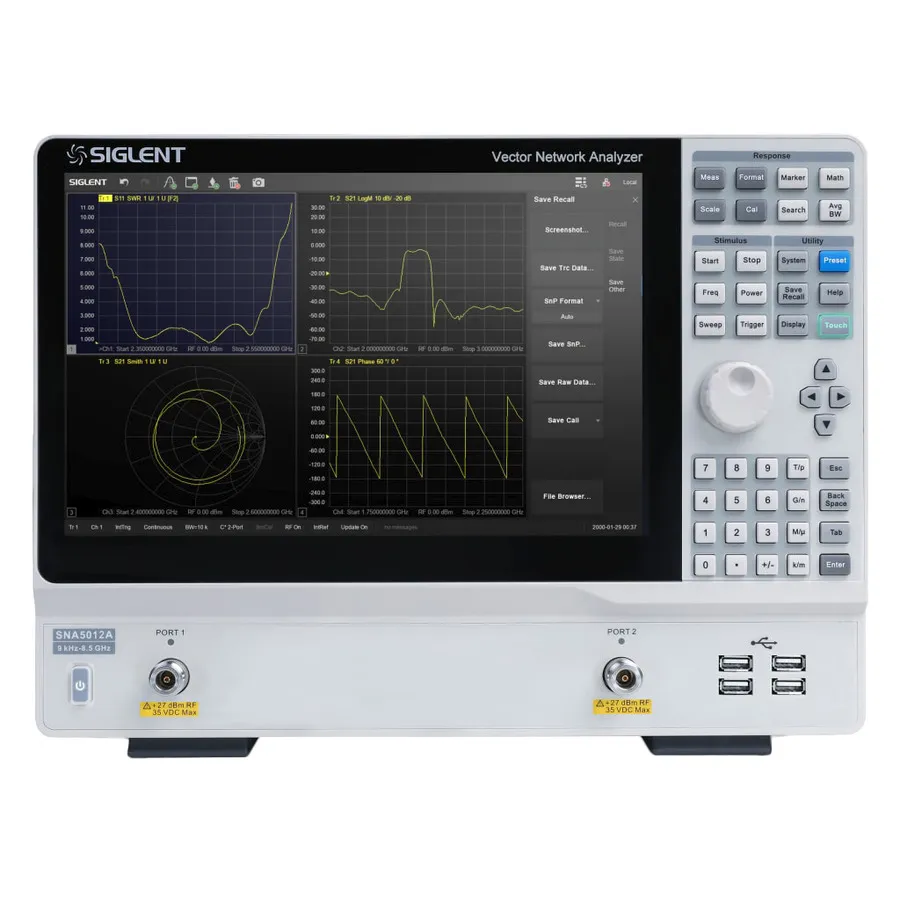

Siglent SNA5012A Vector Network Analyzer

Огляд

Siglent SNA5012A — двопортовий аналізатор векторної мережі, призначений для RF та мікрохвильового тестування. Працює на частотах від 9 кГц до 8,5 ГГц з дисплеєм 12,1 дюйма з сенсорним управлінням та HDMI виходом. Аналізатор підтримує комплексні вимірювання, включаючи параметри розсіювання, диференціальні параметри, аналіз у часовій області та розширені функції, як-от перетворення імпедансу та імітація адаптерів.

Основні характеристики

• Діапазон частот: 9 кГц–8,5 ГГц з дозволом 1 Гц
• 2 порти з динамічним діапазоном 125 дБ
• Діапазон рівня виходу: -55 дБм до 10 дБм
• Ширина смуги IF: 10 Гц–3 МГц
• 12,1-дюймовий кольоровий сенсорний екран з HDMI виходом
• Кілька типів калібрування: Response, Enhanced Response, Full-port, TRL
• Вбудовані Bias Tee з'єднання
• Дистанційне керування через SCPI, Labview/IVI, USB-TMC, VXI-11, Socket, Telnet та WebServer
• Кілька інтерфейсів: LAN, USB Device, USB Host (USB-GPIB)

Застосування

• Характеризація RF та мікрохвильових компонентів
• Проектування та тестування фільтрів та підсилювачів
• Аналіз антен та ліній передачі
• Вимірювання коефіцієнта добротності та вставлювального затухання
