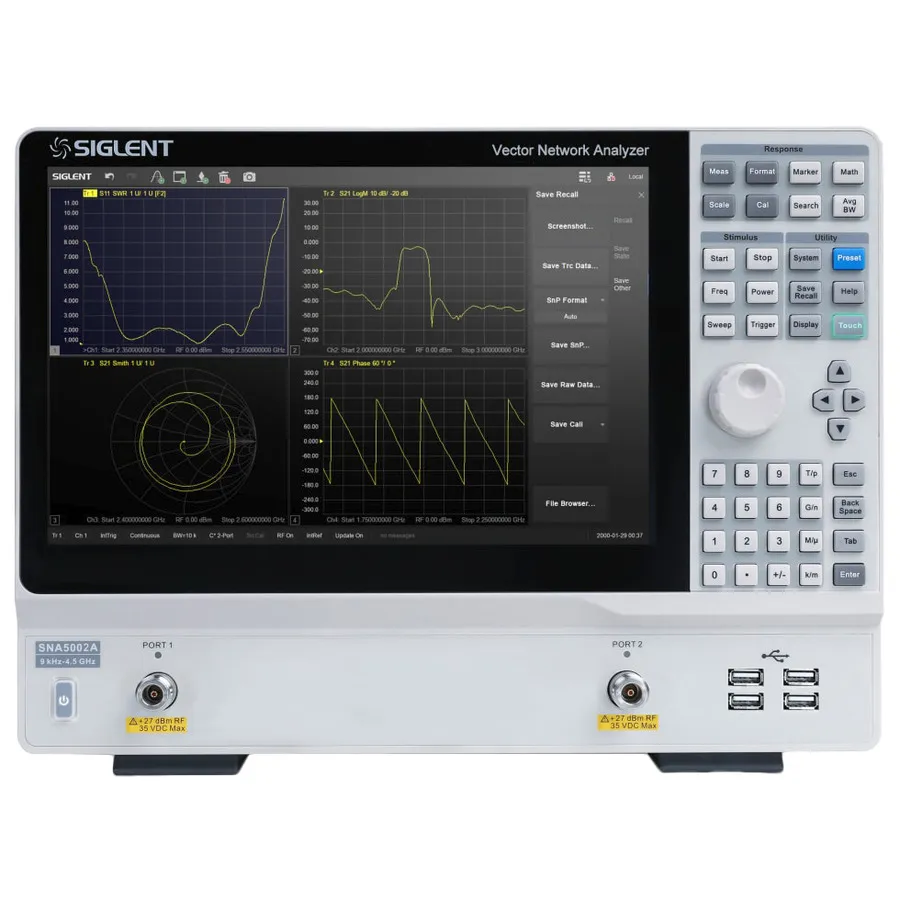

Siglent SNA5002A Vector Network Analyzer
Siglent SNA5002A Векторний аналізатор мережі
Запитати ціну
2-port vector network analyzer covering 9 kHz to 4.5 GHz with 125 dB dynamic range, touchscreen display, and comprehensive measurement capabilities.
Деталі продукту
| Модель | SNA5002A |
| Виробник | Siglent |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Siglent SNA5002A — це векторний аналізатор мережі на 2 портах, який працює на частотах від 9 кГц до 4,5 ГГц з динамічним діапазоном 125 дБ і розділенням по частоті 1 Гц. Він оснащений сенсорним дисплеєм діагоналлю 12,1 дюйма і підтримує комплексні режими вимірювання, включаючи аналіз параметрів розсіювання, диференціальні вимірювання та рефлектометрію часової області.
Основні характеристики
- Діапазон частот: 9 кГц–4,5 ГГц з розділенням 1 Гц
- Вимірювання на 2 портах з динамічним діапазоном 125 дБ
- Діапазон рівня виходу: -55 дБм до -10 дБм з розділенням рівня 0,05 дБ
- Смуга пропускання IF: 10 Гц–3 МГц
- Сенсорний дисплей 12,1 дюйма з виходом HDMI
- Внутрішні з'єднання Bias Tee для спрощеного тестування
- Кілька типів калібрування: відповідь, посилена відповідь, повне одно-, двох-, трьох- та чотирьохпортове, TRL
Застосування
- Характеризація компонентів та тестування пристроїв мережі
- Рефлектометрія часової області та аналіз імпедансу
- Вимірювання приймача та аналіз цілісності сигналу
- Характеризація змішувача та підсилювача
- Аналіз спектру з можливістю зміщення частоти
Характеристики
| Number of Ports | 2 |
| Maximum Frequency | 4.5 GHz |
| Minimum Frequency | 9 kHz |
| Type | Benchtop |
| Series | SNA5000A Series |
