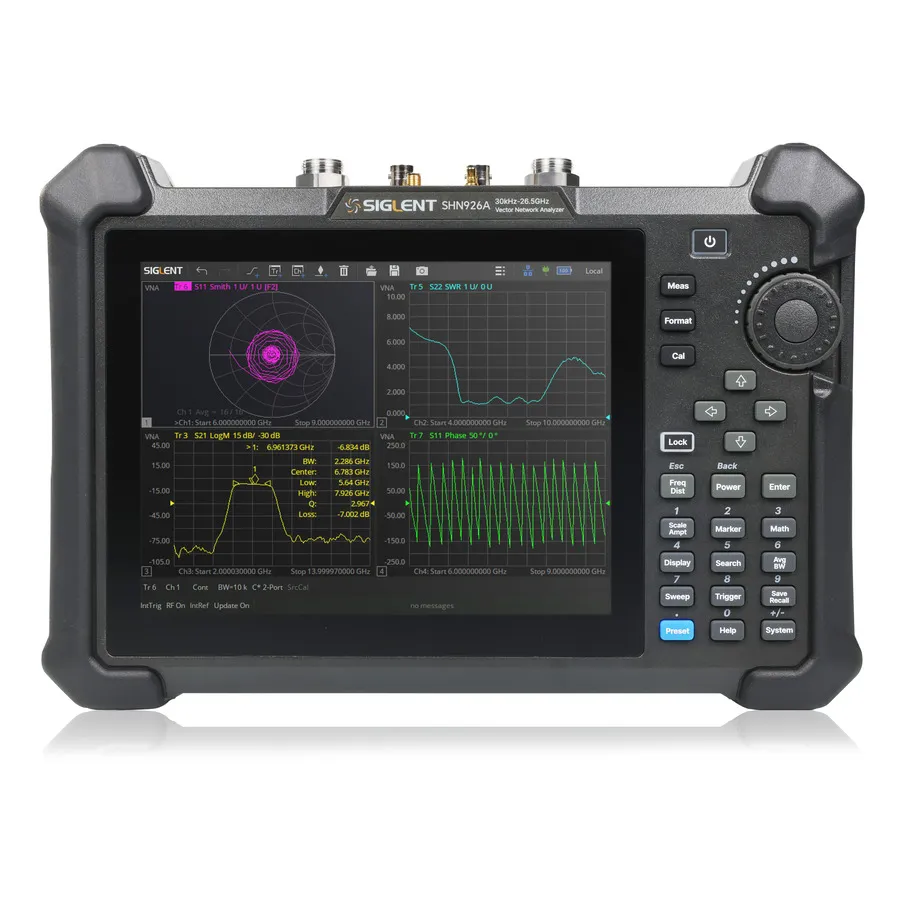

Siglent SHN926A Portable Vector Network Analyzer

Огляд

Siglent SHN926A — це портативний векторний аналізатор мережі, який працює від 30 кГц до 26,5 ГГц і призначений для гнучкого польового тестування RF компонентів, кабелів, антенних систем та ліній передачі. Розроблений спеціально для застосування у R&D, виробництві, обслуговуванні, комунікаціях та автомобільній електроніці, SHN926A дозволяє вимірювати параметри розсіювання 2 портів, диференціальні параметри та аналізувати в часовій області. Це ефективний інструмент для розрахунку коефіцієнта добротності (Q), смуги пропускання та втрати передачі фільтрів та інших RF пристроїв.

Основні характеристики

• Діапазон частот: 30 кГц до 26,5 ГГц
• Векторний аналізатор мережі 2 портів з вимірюванням параметрів розсіювання
• Стандартні режими вимірювання CAT та DTF
• Вбудована DC bias-tee для зовнішніх об'єктів тестування
• Підтримка GPS для інформації про час та місцезнаходження (з антеною ANT-GPS1)
• Опціональний аналіз часової області (TDA) та розширений TDR через модулі
• Опціональна можливість спектрального аналізу
• Li-ion батарея з до 4 годинами безперервної роботи
• 8,4-дюймовий кольоровий сенсорний дисплей
• Численні інтерфейси: LAN, USB Device, USB Host (USB-GPIB)
• Дистанційне керування через SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet та WebServer

Застосування

• Характеризація RF компонентів та аналіз фільтрів
• Тестування кабелів та антен у польових умовах
• Діагностика антенних базових станцій
• Вимірювання ліній передачі
• Тестування виробничої лінії та виробництво
• Обслуговування та усунення несправностей RF систем

Комплектація

• Векторний аналізатор мережі SHN926A
• Посібник швидкого старту
• Кабель USB Type-C
• Акумуляторна батарея Li-ion
• AC/DC адаптер
• Портативна сумка для переноски
