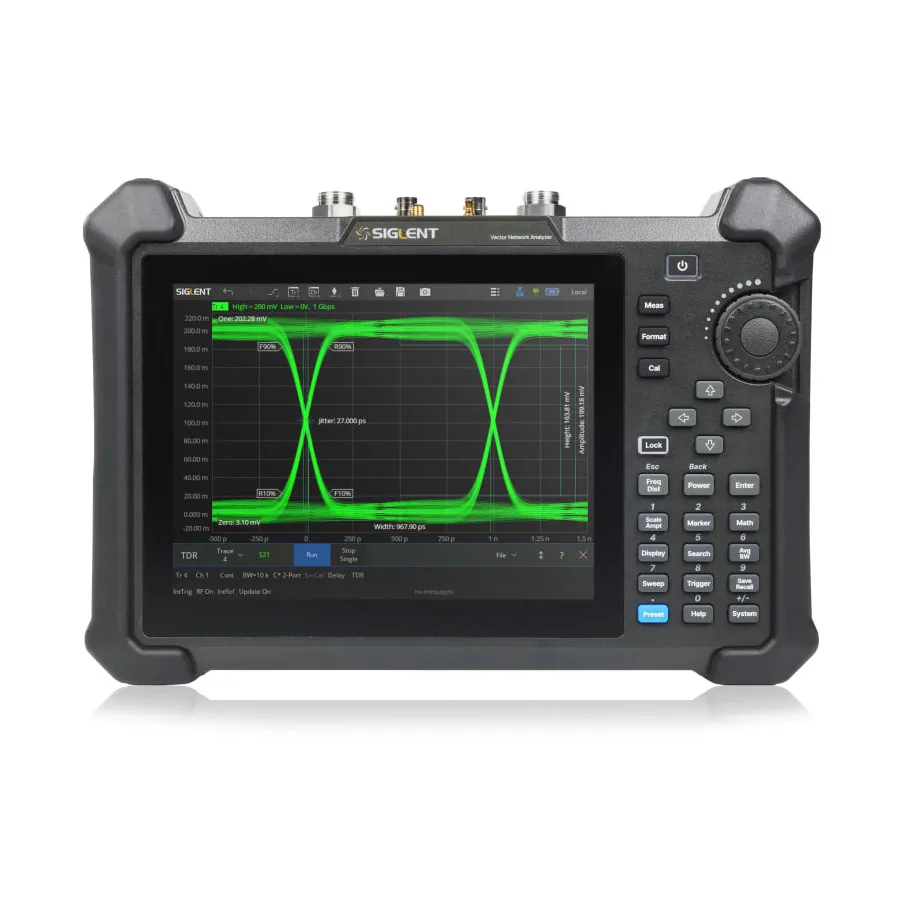

Siglent SHN914A Handheld Vector Network Analyzer

Огляд

Siglent SHN914A — портативний аналізатор векторної мережи, що працює в діапазоні 30 кГц–14 ГГц. Призначений для польового та лабораторного тестування RF компонентів, кабелів, антен та систем базових станцій, поєднує комплексний аналіз векторної мережи з опціональними можливостями аналізу часової області та спектра.

Основні характеристики

• Діапазон частот: 30 кГц–14 ГГц
• Вимірювання S-параметрів 2-портів
• Вимірювання диференціальних параметрів та параметрів часової області
• Стандартне тестування кабелів та антен CAT/DTF
• Вбудований bias-tee для тестування зовнішніх пристроїв
• 8.4-дюймовий сенсорний екран
• Батарея Li-ion з тривалістю роботи до 4 годин
• Можливість GPS для визначення місцезнаходження та позначення часу (антена продається окремо)
• Кілька режимів розгортання: лінійна частота, логарифмічна частота, розгортання потужності, CW-час та сегментне розгортання
• Розширені корекції S-параметрів: SOLT, SOLR, TRL, Response та Enhanced Response

Застосування

• Характеризація та тестування RF компонентів
• Польові вимірювання кабелів та антен
• Аналіз добротності фільтра, смуги пропускання та втрат при передачі
• Дослідження та розроблення
• Тестування виробництва та контроль якості
• Польове обслуговування та усунення несправностей
• Тестування систем зв'язку
• Комісіонування базової станції антени
• Тестування автомобільної електроніки

Комплектація

• Посібник швидкого старту
• Кабель USB Type-C
• Акумуляторна батарея Li-ion
• Адаптер AC/DC
• Портативна сумка для переноски
