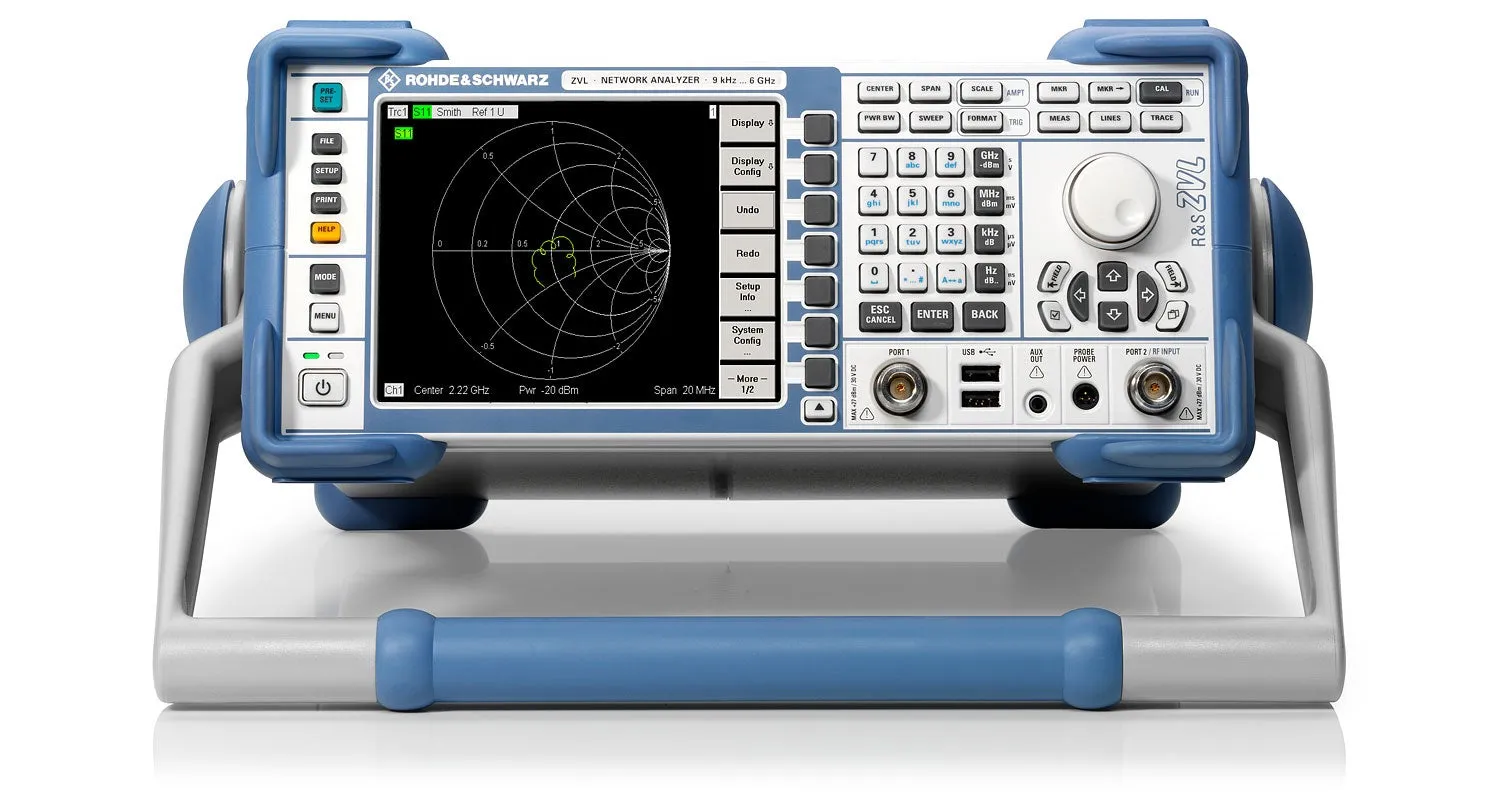

Rohde & Schwarz ZVL13 Vector Network Analyzer

Огляд

Rohde & Schwarz ZVL13 — компактний портативний векторний аналізатор мережі, поєднуючи функції мережевого аналізатора, аналізатора спектру та вимірювача потужності в одному приладі. З діапазоном 9 kHz до 13,6 GHz і динамічним діапазоном понад 115 dB (типово 123 dB), він ідеальний для розроблення, виробництва та обслуговування, де критичні мобільність та багатофункціональність.

Основні характеристики

• Широкий діапазон частот: 9 kHz до 13,6 GHz
• Динамічний діапазон понад 115 dB, типово 123 dB
• Двонаправлена тестова схема для виведення всіх чотирьох S-параметрів
• Опція інтегрованого аналізатора спектру
• Точне вимірювання потужності через підключення серії датчиків потужності NRP-Z
• Компактний розмір з вагою менше 7 кг та глибиною всього 37 см
• Робота при 12 V DC з внутрішньою батареєю для мобільного розгортання
• Інтегрований пошаговий атенюатор для гнучкого тестування
• Висока потужність обробки сигналу
• Підтримка підключення зовнішнього монітора

Застосування

• Розроблення компонентів та ланцюгів і їх характеризація
• Виробничне тестування та контроль якості
• Польове обслуговування та обслуговування
• Вимірювання S-параметрів та передачі
• Валідація цифрових стандартів комунікацій
• Вимірювання спектру та потужності
