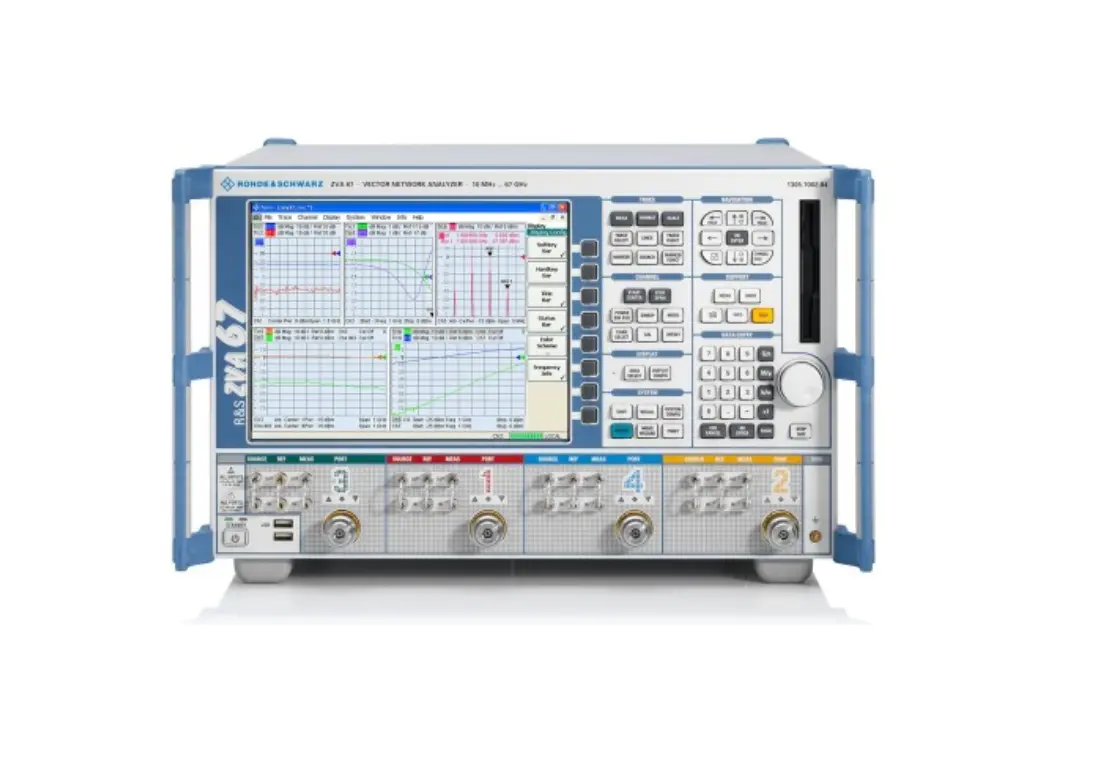

Rohde & Schwarz ZVA67 Vector Network Analyzer

Огляд

Rohde & Schwarz ZVA67 — векторний аналізатор мережі на частоту 67 ГГц із чотирма портами та чотирма внутрішніми джерелами, розроблений для передових вимірювань радіочастотного та мікрохвильового діапазонів. Він забезпечує повну продуктивність для вимірювань змішувачів, перетворювачів/приймачів та TR-модулів з максимальною чутливістю, динамічним діапазоном та вихідною потужністю в лабораторіях та виробництві.

Основні характеристики

• Діапазон частот 67 ГГц із чотирма портами та чотирма джерелами
• Широкий динамічний діапазон понад 140 дБ для точних вимірювань
• Висока швидкість вимірювання: менше 3.5 мкс на точку
• Вимірювання лінійних та нелінійних підсилювачів і змішувачів
• Вимірювання шумової фігури
• Вимірювання профілю імпульсу з дозволом 12.5 нс
• Справжні диференційні вимірювання для характеризації збалансованих портів
• Висока вихідна потужність до 18 дБм
• Широка смуга IF: 1/5/30 МГц
• Контроль фази джерела для диференційного та багатомасштабного тестування поширення
• Різноманітні методи калібрування: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
• Вимірювання фази та групової затримки на змішувачах із та без доступу до LO

Застосування

• Характеризація змішувачів, перетворювачів та приймачів
• Тестування TR-модулів та трансивків
• Вимірювання нелінійних пристроїв
• Аналіз багатомасштабного поширення
• Характеризація пристроїв міліметрового діапазону
• Дослідження та передові розробки в лабораторіях
• Виробниче валідування RF/мікрохвильових систем
