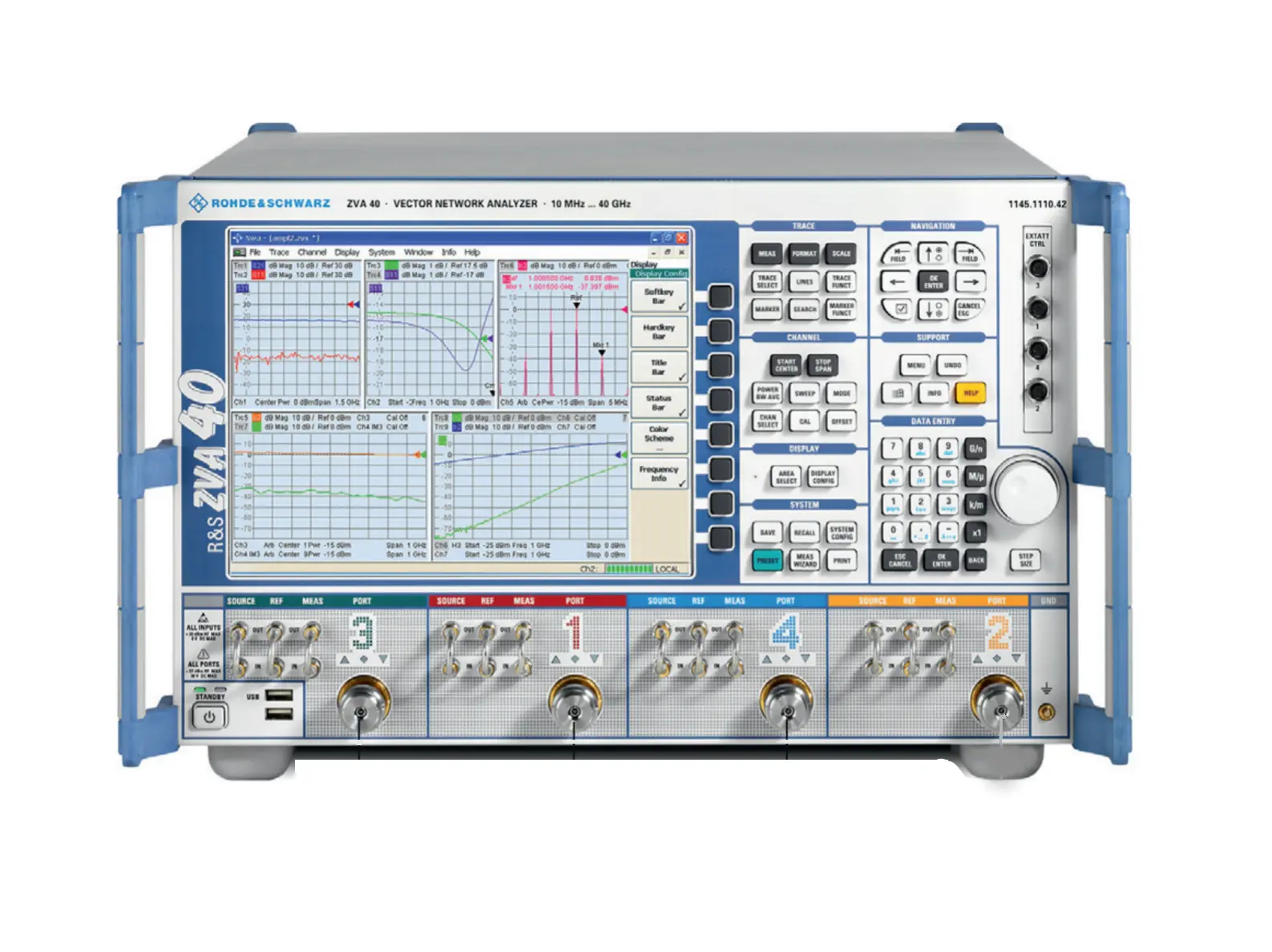

Rohde & Schwarz ZVA40 Vector Network Analyzer
Rohde & Schwarz ZVA40 векторний аналізатор мережі
Запитати ціну
Rohde & Schwarz ZVA40 is a 40 GHz vector network analyzer with four ports, two sources, and dynamic range exceeding 140 dB for RF testing.
Деталі продукту
| Модель | ZVA40 (1145.1110.42) |
| Виробник | Rohde & Schwarz |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz ZVA40 — це векторний аналізатор мережі 40 ГГц з чотирма портами вимірювання (роз'єми 2.92 мм) та двома незалежними джерелами. Розроблений для вимогливих RF та мілімітрохвильових застосувань, він поєднує широкий динамічний діапазон та швидкість вимірювання, необхідні для комплексної характеризації від пасивної фільтрації до складного тестування активних пристроїв.
Основні характеристики
- Діапазон частот 10 МГц до 40 ГГц
- Чотири порти вимірювання з роз'ємами 2.92 мм
- Два незалежні джерела сигналу
- Динамічний діапазон понад 140 дБ
- Вихідна потужність більше 15 дБм
- Швидкість вимірювання менше 3,5 мікросекунди на точку
- Вибір смуги IF: 1 МГц, 5 МГц або 30 МГц
- Кілька методів калібрування: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
- Автоматичні блоки калібрування
- Лінійні та нелінійні вимірювання
- Характеризація шумової фігури
- Вимірювання профілю імпульсу з роздільною здатністю 12,5 наносекунди
- Справжні диференціальні вимірювання для збалансованих портів
- Аналіз фази та групової затримки
Застосування
- Тестування мілімітрохвильових компонентів
- Характеризація та валідація підсилювачів
- Вимірювання змішувачів та перетворювачів
- Проектування фільтрів на високих частотах
- Оцінка активних пристроїв
- Забезпечення якості виробництва
Характеристики
| High Frequency (range) | 20GHz <= 50GHz |
| Low Frequency (range) | 1MHz <= 10MHz |
| Connector Type | 2.92mm-Male (Jack) |
| Form Factor | Benchtop |
