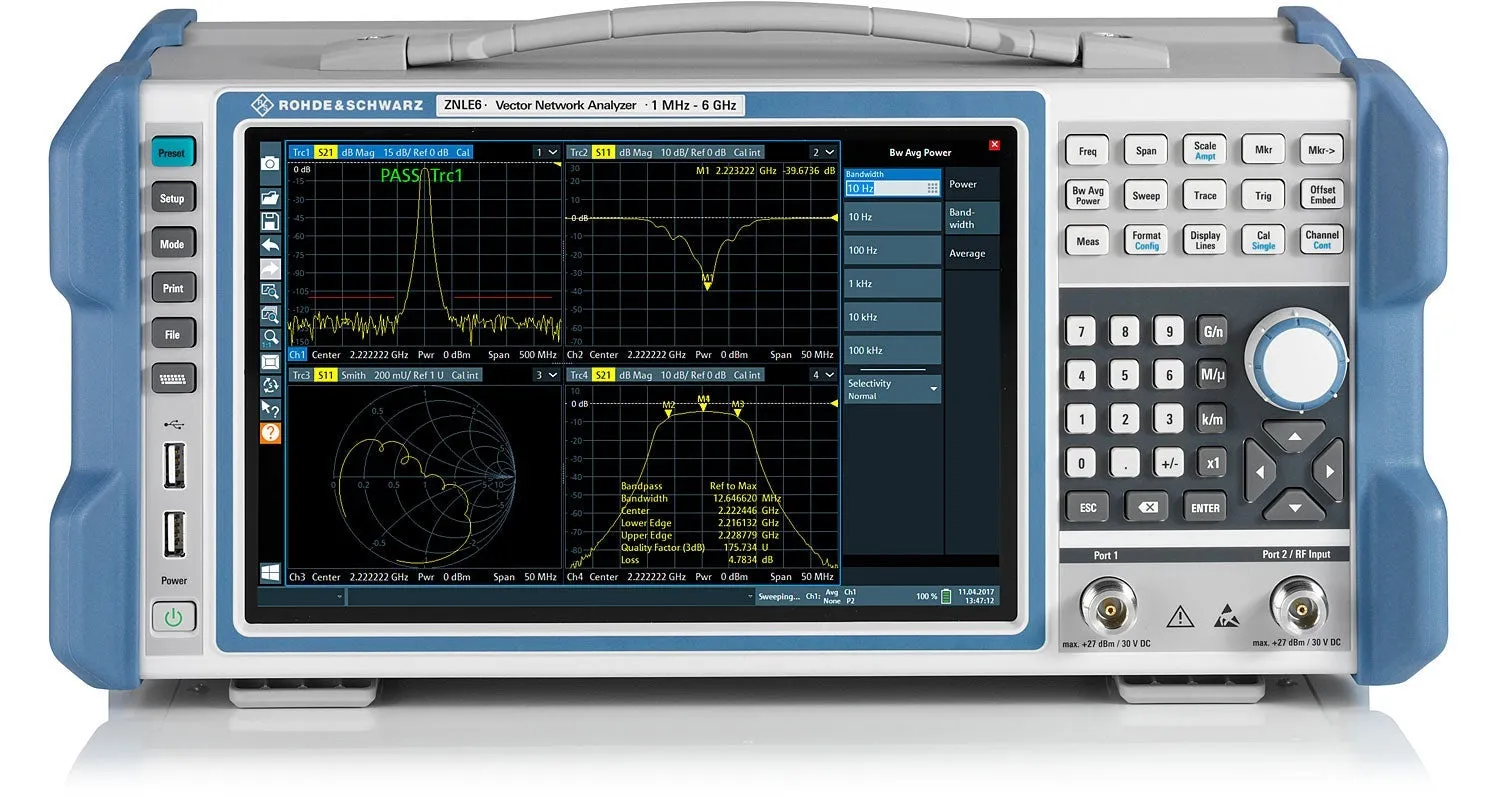

Rohde & Schwarz ZNLE6-COM Vector Network Analyzer

Огляд

Rohde & Schwarz ZNLE6-COM — двопортовий аналізатор векторної мережі для точного вимірювання S-параметрів на пасивних компонентах. Він функціонує як повнофункціональний автономний прилад з інтегрованою платформою ПК Windows 10, сенсорним екраном і без вимог до зовнішніх комп'ютерів. Аналізатор може розпочати вимірювання негайно після включення без зовнішнього калібрування, хоча доступні автоматичні одиниці калібрування для виключення впливу кабелів та адаптерів.

Основні характеристики

• Частотний діапазон від 1 МГц до 6 ГГц (розширюється до 100 кГц за допомогою опції ZNLE-B100)
• Двопортовий дизайн з повним набором тестування S-параметрів (S11, S21, S12, S22)
• Широкий динамічний діапазон до 120 дБ
• Низький шум сліду 0,001 дБ при смузі вимірювання 10 кГц
• Смуги вимірювання від 1 Гц до 500 кГц для гнучкого вибору між швидкістю та стабільністю
• Швидкі вимірювання: 8,7 мс для 401 точки при 100 кГц IFBW, розмах 200 МГц
• Сенсорний екран WXGA 10,1" з інтуїтивним інтерфейсом
• Компактний дизайн: глибина 24 см, вага 6 кг, накопичувач на твердотільній пам'яті для швидкого завантаження

Застосування

• Монтаж та обслуговування антенних систем
• Характеризація кабелів та розʼємів
• Дизайн пасивних фільтрів та мереж узгодження
• Валідація компонентів та контроль якості
• Польові вимірювання та усунення несправностей на місці
• Середовища виробничого тестування

Додаткові аксесуари

• ZNLE-B100: Розширений діапазон до 100 кГц
• FPL1-B10: Інтерфейс GPIB для дистанційного керування та автоматизації
• ZNL-K2: Опція аналізу часової області
• ZNL-K3: Опція вимірювання відстані до відмови
• ZN-Z135: Комплект калібрування
