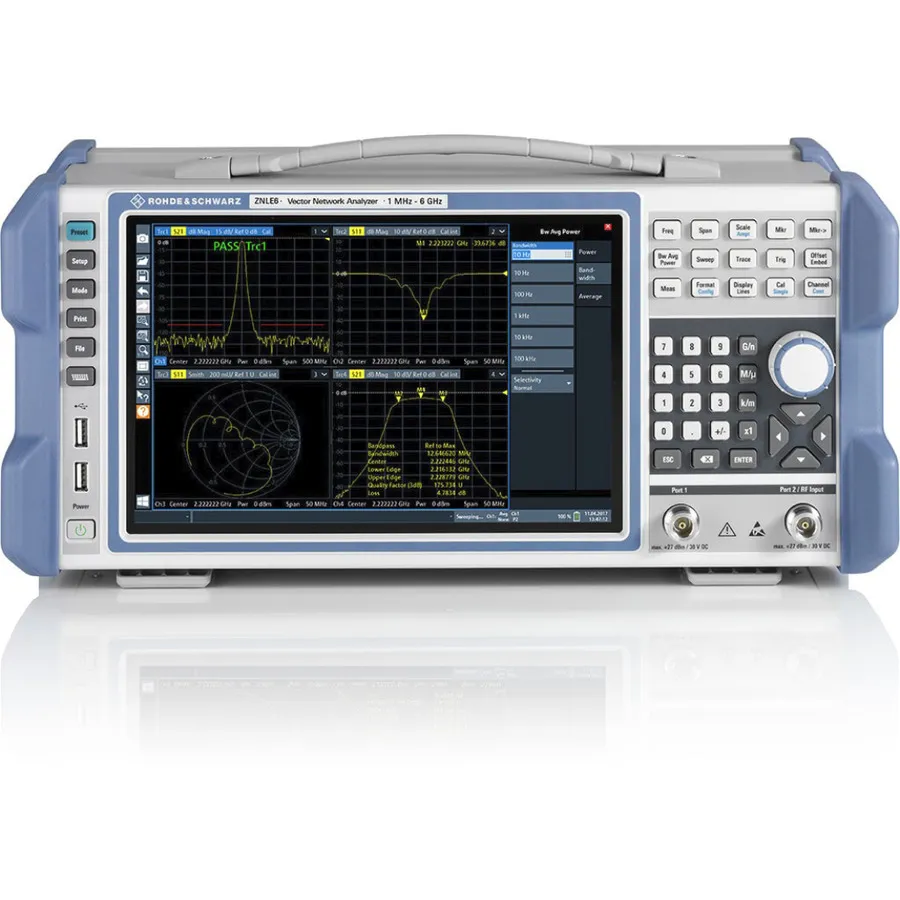

Rohde & Schwarz ZNLE6 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNLE6 — двопортовий аналізатор векторної мережі для вимірювання S-параметрів на пасивних компонентах до 6 ГГц. Він забезпечує автономну роботу з інтегрованою платформою ПК Windows 10, не вимагаючи зовнішнього комп'ютера чи монітора. Вимірювання можуть розпочатися негайно після включення.

Основні характеристики

• Частотний діапазон від 1 МГц до 6 ГГц (розширюється до 100 кГц за допомогою опції ZNLE-B100)
• Повний набір тестування S-параметрів для двонаправлених вимірювань (S11, S21, S12, S22)
• Динамічний діапазон до 120 дБ з низьким шумом сліду 0,001 дБ при 10 кГц
• Смуги вимірювання від 1 Гц до 500 кГц
• Швидкі вимірювання: 8,7 мс для 401 точки при 100 кГц IFBW, 200 МГц розмах
• Сенсорний екран WXGA 10,1" з інтуїтивним інтерфейсом
• Компактний дизайн: глибина 24 см, вага 6 кг

Застосування

• Тестування кабелів та розʼємів
• Характеризація пасивних компонентів
• Дизайн та валідація фільтрів і мереж узгодження
• Аналіз антен та ліній передачі
• Контроль якості та виробничі тести

Додаткові аксесуари

• ZNLE-B100: Розширений діапазон до 100 кГц
• FPL1-B10: Інтерфейс GPIB для дистанційного керування
• ZNL-K2: Аналіз часової області
• ZNL-K3: Вимірювання відстані до відмови
