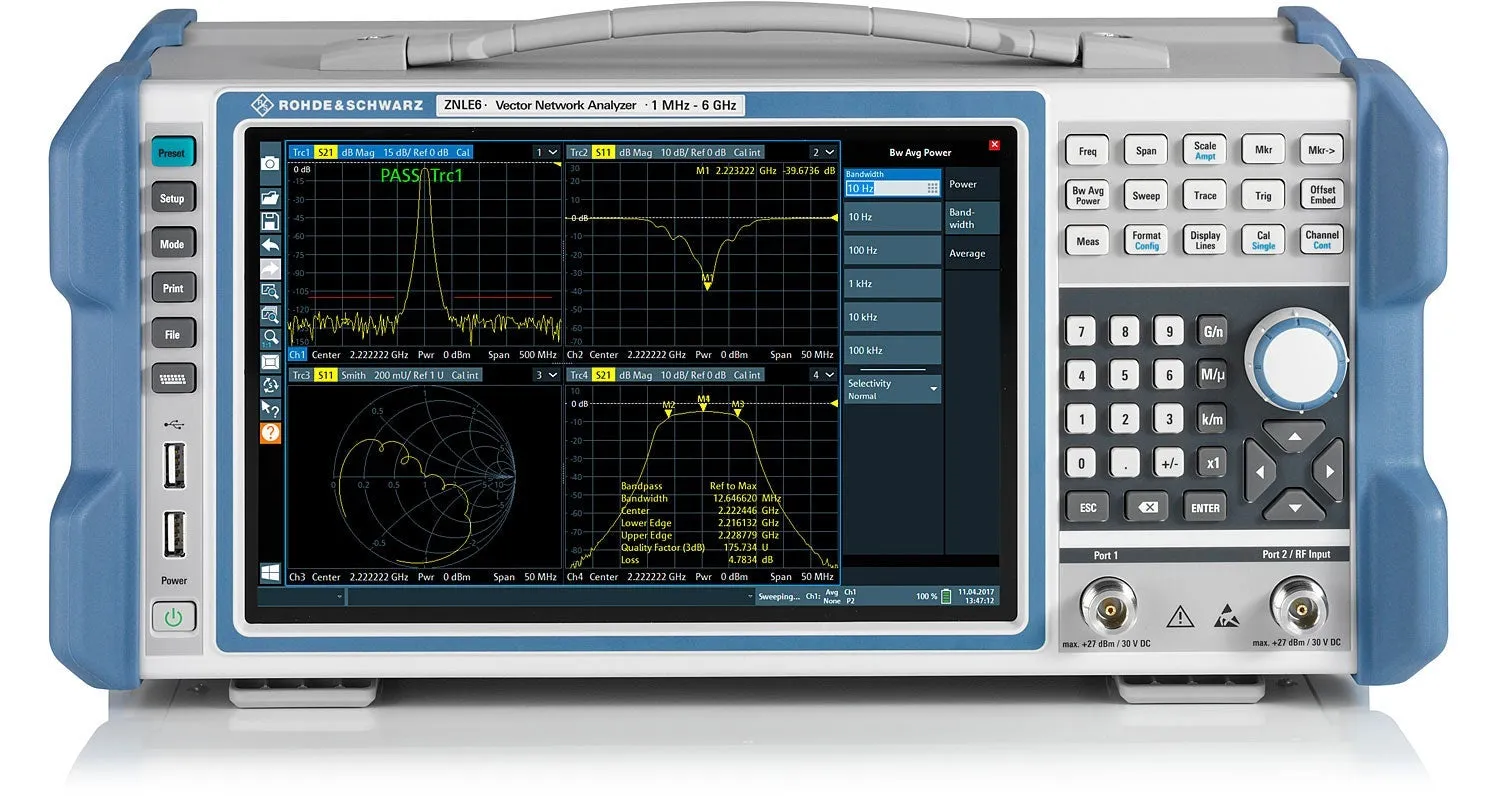

Rohde & Schwarz ZNLE3-COM Vector Network Analyzer Package

Огляд

Rohde & Schwarz ZNLE3-COM — комплексний комплект для партнерів каналів розповсюдження, що поєднує двопортовий векторний аналізатор мереж ZNLE3 з розширенням низьких частот ZNLE-B100 та комплектом калібрування ZN-Z135. Ця повна комплектація розширює діапазон частот аналізатора до 100 кГц, забезпечуючи вимірювання компонентів у ширшому діапазоні частот. Комплект включає чотирирічну гарантію та покриття виробничого калібрування при ремонті.

Основні характеристики

• Базовий блок ZNLE3: 1 МГц–3 ГГц (розширюється до 100 кГц з опцією B100)
• Двопортовий векторний аналізатор мереж з повним набором тестування S-параметрів
• Динамічний діапазон: до 120 дБ (типова величина)
• Низький рівень шуму слідів: 0.001 дБ при пропускній здатності 10 кГц IFBW
• Пропускні здатності вимірювання: 1 Гц–500 кГц
• Швидкі вимірювання: 8.7 мс для 401 точки (100 кГц IFBW, 200 МГц діапазон)
• 10.1" WXGA сенсорний дисплей з інтерфейсом типу drag-and-drop
• Автономна робота з інтегрованою ОС Windows 10 та SSD накопичувачем
• Інтерфейс LAN як стандарт; опціональний GPIB для дистанційного управління
• Включено: розширення низьких частот ZNLE-B100 (100 кГц на нижньому кінці)
• Включено: комплект калібрування ZN-Z135
• Розширена гарантія: 4 роки з покриттям виробничого калібрування

Застосування

• Розширене тестування діапазону частот: 100 кГц–3 ГГц
• Характеризація компонентів низьких частот (фільтри, кабелі, трансформатори)
• Виробничі та дослідницькі середовища, що вимагають комплекту калібрування
• Рішення для партнерів каналів з розширеною гарантією
