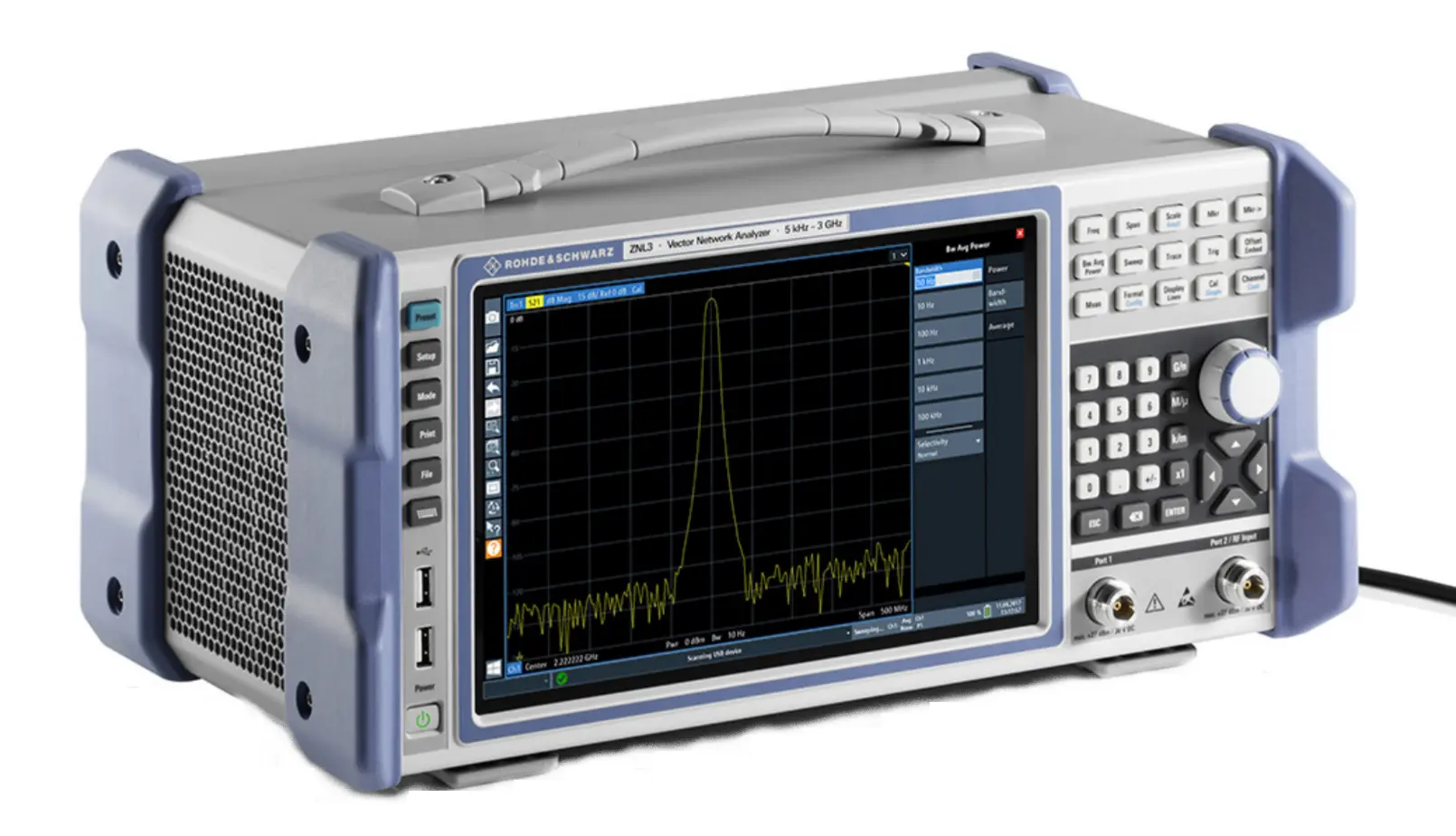

Rohde & Schwarz ZNL3-COM Vector Network Analyzer

Огляд

Rohde & Schwarz ZNL3-COM поєднує функціональність векторного аналізатора мережі, спектрального аналізатора та вимірювача потужності в одному компактному пристрої. Цей універсальний прилад ідеально підходить для середовищ із постійно змінними вимогами тестування в розробці, виробництві та сервісі. Комплект промоційної упаковки включає базовий модуль ZNL3 зі спектральним аналізом, опцією розширеного діапазону потужності та набором калібрування для негайного розгортання.

Основні характеристики

• Діапазон частот від 5 кГц до 3 ГГц
• Двопортовий векторний аналізатор мережі для двонаправлених вимірювань
• Повністю інтегрований спектральний аналізатор
• Підтримка зовнішнього датчика потужності RF
• Розширений діапазон потужності: –40 dBm до близько +3 dBm
• Широкий динамічний діапазон близько 130 дБ
• Смуги вимірювання від 1 Гц до 500 кГц
• Швидкі вимірювання: 16,7 мс для 401 точки
• Компактний розмір та низька вага (6 кг до 8 кг)
• Опціональна батарея для портативної роботи
• Операційна система Windows 10

Застосування

• Багатодіапазонне РЧ та мікрохвильове тестування
• Характеризація та валідація компонентів
• Верифікація дизайну антен та фільтрів
• Сервіс та усунення несправностей в польових умовах
• Виробниче тестування та контроль якості

Комплектація

• Базовий модуль ZNL3
• Опція спектрального аналізу ZNL3-B1
• Опція розширеного діапазону потужності ZNL3-B22
• Набір калібрування ZN-Z135
