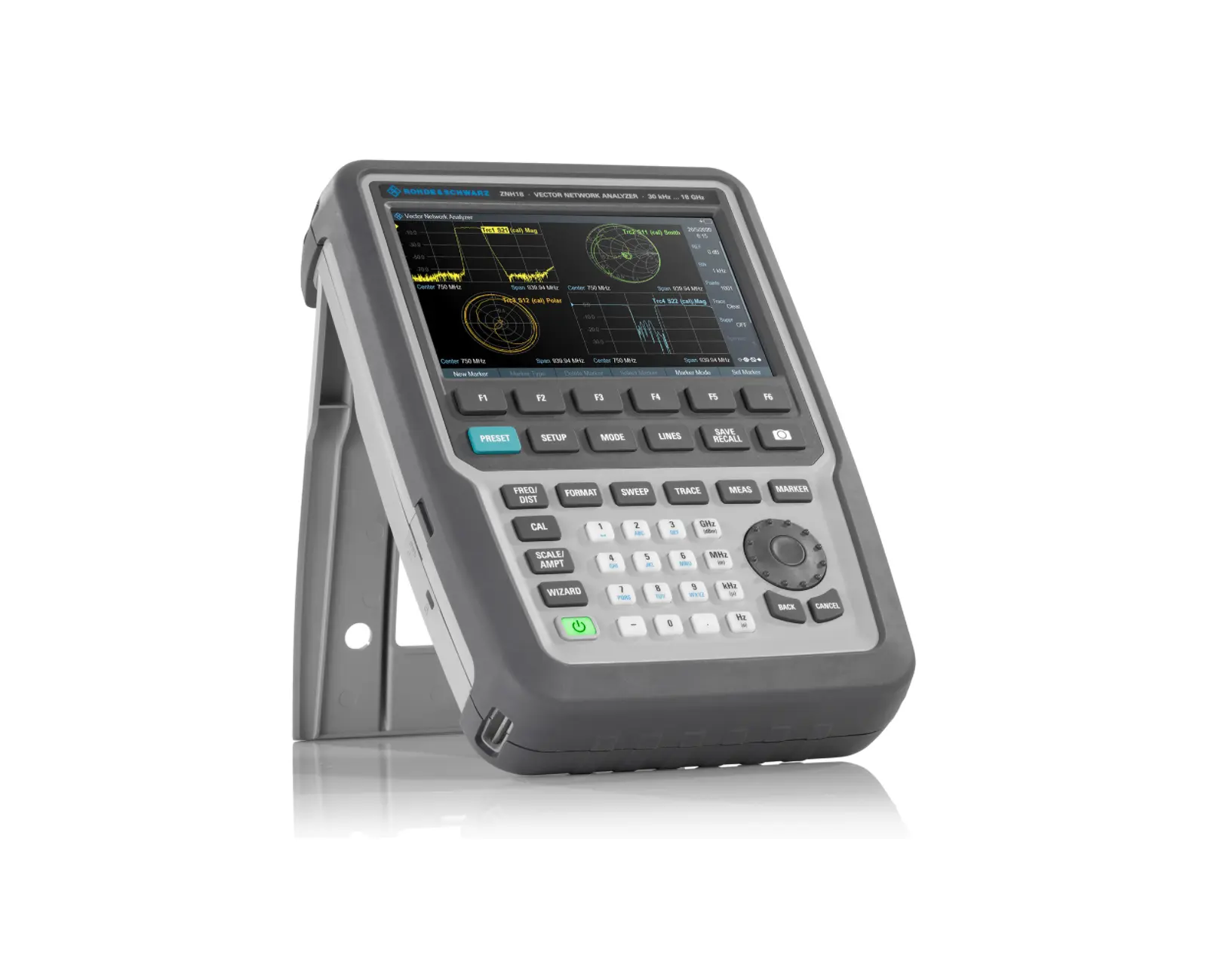

Rohde & Schwarz ZNH4 Handheld Vector Network Analyzer

Огляд

Rohde & Schwarz ZNH4 є повнофункціональним двопортовим портативним аналізатором мережі, що дозволяє проводити однопортові вимірювання кабелів та антен, а також повні двопортові вимірювання S-параметрів. Сенсорний екран спрощує операції, а меню огляду конфігурації робить підготовку вимірювання ефективнішою. Незважаючи на компактний розмір, ZNH4 забезпечує комплексну функціональність та чудову продуктивність для всіх основних RF вимірювань.

ZNH4 розроблений для польових інженерів, яким потрібно швидко виявити дефекти в системах RF комунікацій та усунути їх на місці. Базова версія може виконувати вимірювання кабелів та антен, плюс чотири S-параметри, а додаткові модулі додають можливості вимірювання потужності, імпульсу та хвильових величин для обслуговування радіолокаційних та супутникових систем.

Основні характеристики

• Діапазон частот: 30 кГц до 4 ГГц
• Однопортові вимірювання кабелів та антен у базовій версії
• Вимірювання двопортових S-параметрів (S11, S12, S21, S22) у базовій версії
• Динамічний діапазон 100 дБ (типовий) для вимірювання ізоляції фільтрів та антен
• Сенсорний дисплей без відблисків із компактним розміром
• Міцний корпус із захистом IP51 для польових операцій
• Чотирирецепторна архітектура для просунутого UOSM калібрування
• Низький рівень шуму сліду: 0.0015 дБ до 0.0040 дБ (типовий) RMS за магнітудою, 0.02° до 0.04° за фазою
• Регульований приймальний атенюатор (0 дБ до 15 дБ по 5 дБ) на обох портах
• Керування сенсорним екраном, як на смартфонах, із функцією zoom
• Дистанційне керування через безплатні програми для ПК, Android та iOS
• Майстер вимірювання для автоматизованих послідовностей тестування

Застосування

• Усунення несправностей та польове обслуговування систем RF комунікацій
• Вимірювання втрат та відбивів кабелів
• Характеризація антен та узгодження імпедансу
• Тестування компонентів та вузлів
• Верифікація та обслуговування радіолокаційних та супутникових систем
• Вимірювання відстані до несправності та передачі
