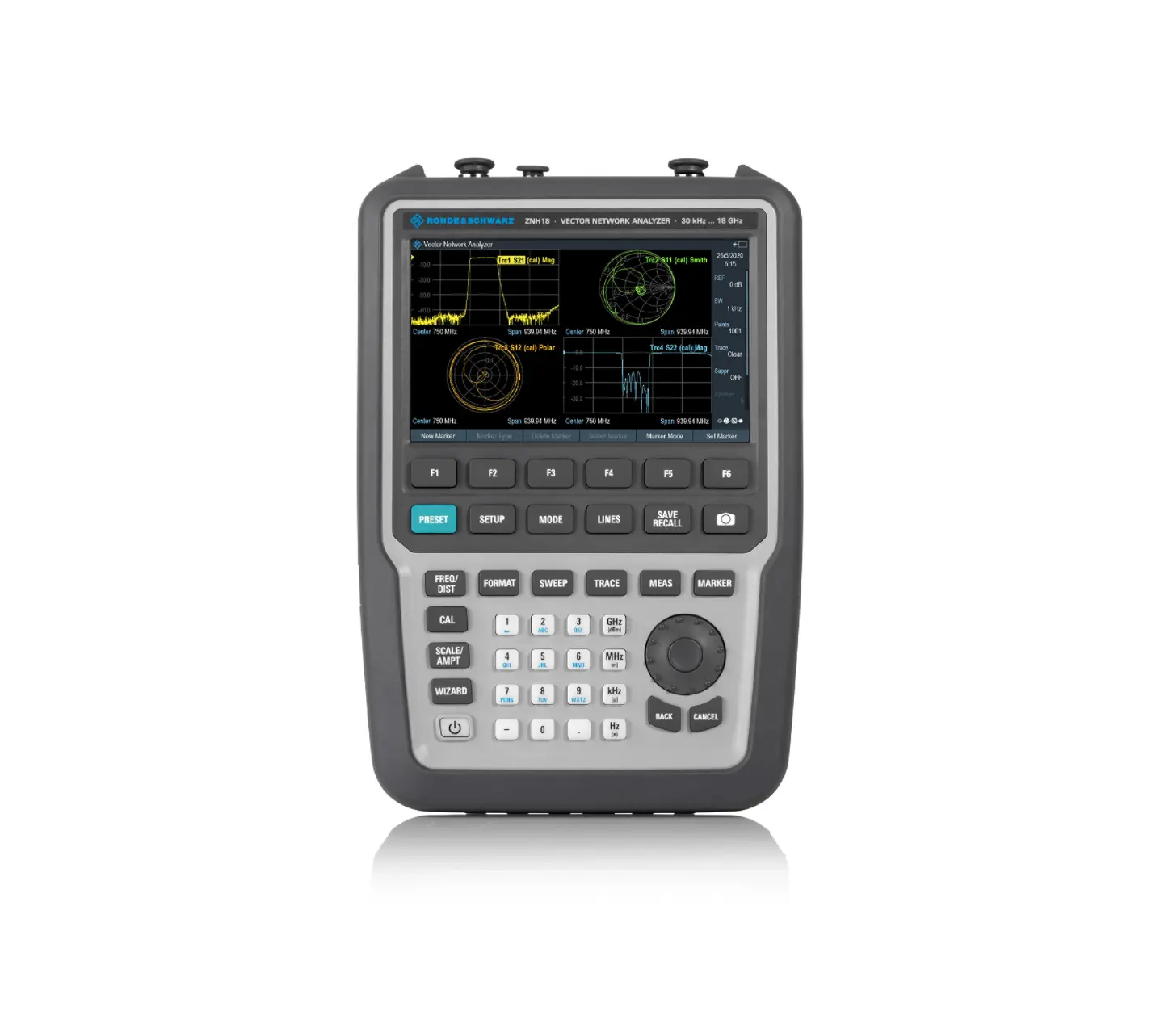

Rohde & Schwarz ZNH18 Handheld Vector Network Analyzer

Огляд

Rohde & Schwarz ZNH18 — портативний векторний аналізатор мережі (VNA) з двома портами, розроблений для вимірювань у польових умовах та обслуговування систем РЧ зв'язку. Він пропонує вимірювання одноканальних кабелів та антен разом з повними можливостями вимірювання S-параметрів двох портів. Прилад оснащений дотиковим інтерфейсом, багатодотиковим дисплеєм зі жестами, подібними до смартфонів, меню огляду конфігурації та компактним захищеним корпусом (IP51), що робить його ідеальним для інженерів та спеціалістів у польових умовах.

З архітектурою чотирьох приймачів ZNH18 підтримує просунуті типи калібрування, включаючи UOSM калібрування, та забезпечує чудові характеристики з динамічним діапазоном 100 дБ (типовий), дуже точним шумом сліду (0.0015 дБ до 0.0040 дБ RMS амплітуда, 0.02° до 0.04° RMS фаза) та вбудованим аттенюатором приймача, регульованим кроками по 5 дБ (0–15 дБ). Безплатні додатки для дистанційного керування на ПК, Android та iOS забезпечують безперервне керування з відстані, а інтегрований помічник вимірювань автоматизує послідовність тестів для зменшення людської помилки.

Основні характеристики

• Діапазон частот від 30 кГц до 18 ГГц
• Вимірювання S-параметрів двох портів (S11, S12, S21, S22)
• Вимірювання одноканальних кабелів та антен
• Динамічний діапазон 100 дБ (типовий)
• Архітектура чотирьох приймачів для UOSM калібрування
• Багатодотиковий дисплей з керуванням жестами
• Безбліцевий дисплей та захищений корпус IP51
• Вбудований аттенюатор приймача (кроки 5 дБ, 0–15 дБ)
• Вимірювання відстані до несправності, відбиття та передачі
• Дистанційне керування через ПК, Android та iOS додатки

Застосування

• Тестування та діагностика РЧ кабелів та антен
• Характеризація фільтрів та компонентів
• Обслуговування радарних та супутникових систем
• Перевірка обладнання та усунення несправностей у польових умовах
