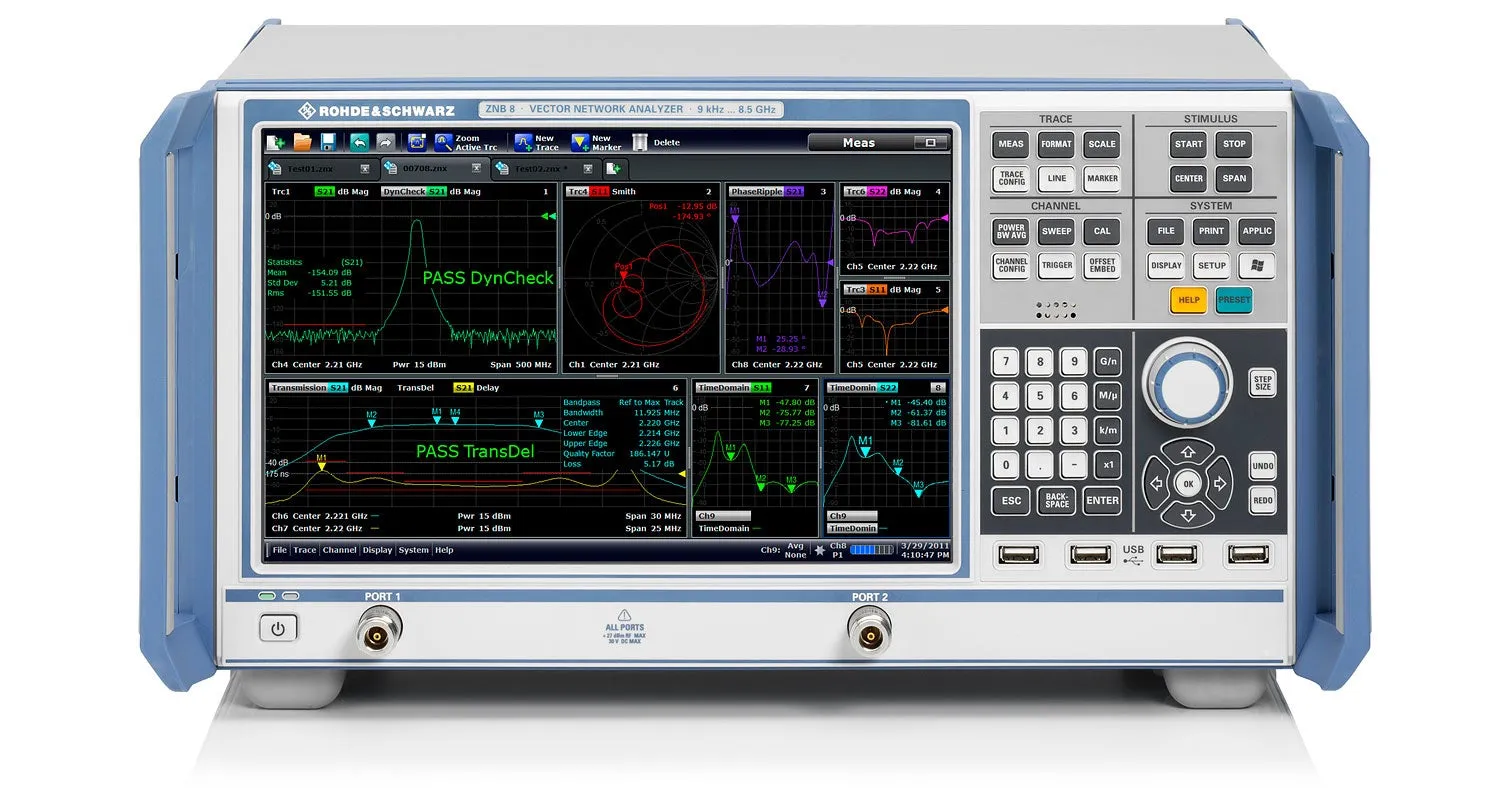

Rohde & Schwarz ZNB8 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB8 — це векторний аналізатор мережі, розроблений для розробки, виробництва та обслуговування RF компонентів, таких як підсилювачі, змішувачі, фільтри, з'єднувачі та кабелі. Працює в діапазоні частот від 9 кГц до 8 ГГц і підтримує вимірювання в мобільному радіозв'язку, електронних товарах, аерокосмічних та оборонних програмах, а також при проектуванні високошвидкісних друкованих плат.

Основні характеристики

• Діапазон частот від 9 кГц до 8 ГГц
• 2 порти з роз'ємами Type N (f)
• Широкий динамічний діапазон до 140 dB при смузі пропускання IF 10 Hz
• Низька шумовість сліду менше 0.004 dB RMS при смузі пропускання IF 10 кГц
• Короткі часи розгортки 4 мс для 401 точки
• Висока вихідна потужність до +13 dBm з електронним регулюванням у діапазоні 95 dB
• Швидкість вимірювання краще за 5 µs на точку
• Відмінна температурна та довгострокова стабільність для вимірювань протягом декількох днів без перекалібрування
• Дрейф S-параметрів менше 0.01 dB/°C за амплітудою та 0.15°/°C за фазою

Застосування

• Характеризація RF компонентів: підсилювачі, змішувачі, фільтри та з'єднувачі
• Тестування мобільного радіозв'язку та інфраструктури мобільних мереж
• Аерокосмічні та оборонні програми
• Розробка та виробництво електронних товарів
• Верифікація проектування високошвидкісних друкованих плат

Комплектація

• Механічні набори калібрування та верифікації
• Тестові кабелі
• Динамометричні ключі
