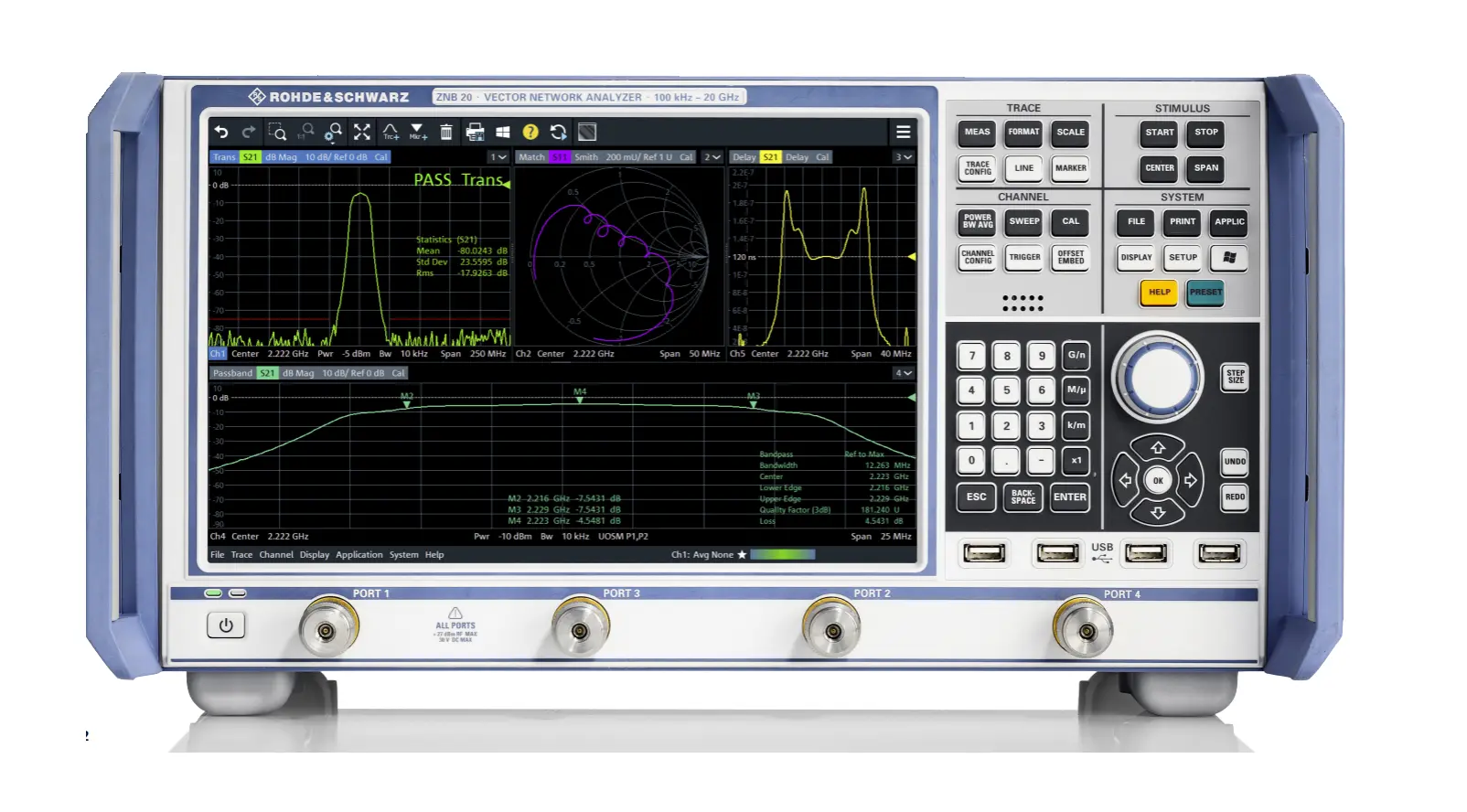

Rohde & Schwarz ZNB43 4-Port Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB43 — це 4-портовий векторний аналізатор мережі з діапазоном частот, що розширюється до 43.5 ГГц. Конфігурація з чотирма портами та двома незалежними генераторами призначена для складних багатопортових вимірювань та високочастотної характеризації RF компонентів. Він ідеально підходить для аерокосмічної та оборонної промисловості, тестування мілімітрових хвиль та просунутих застосувань, що вимагають розширеного діапазону частот та багатопортової вимірювальної здатності.

Основні характеристики

• Діапазон частот: 9 кГц до 43.5 ГГц
• 4 порти з роз'ємниками 2.4 мм
• Два незалежні внутрішні генератори
• Динамічний діапазон до 140 дБ при IF смузі 10 Гц
• Низький рівень шумів менше 0.004 дБ RMS при IF смузі 10 кГц
• Висока вихідна потужність до +13 дБм, регульована в діапазоні 95 дБ
• Швидке сканування 4 мс для 401 точки
• Швидкість вимірювання краща за 5 µs на точку
• Стабільність температури з дрейфом величини зазвичай менше 0.01 дБ/°C
• Дрейф фази зазвичай менше 0.15°/°C
• Діапазон IF смуги від 1 Гц до 10 МГц
• Змішані S-параметри для характеризації збалансованого DUT
• Опції вимірювання в часовій області з очима діаграми
• Можливості ручного та автоматичного калібрування
• Сенсорний екран з високою роздільною здатністю 12.1 дюйма

Застосування

• Характеризація багатопортових компонентів мілімітрових хвиль
• Вимірювання складних RF модулів до 48 портів через матриці комутування
• Тестування високочастотних підсилювачів та фільтрів
• Вимірювання роз'ємників та кабелів на високих частотах
• Багатопортове RF тестування аерокосмічної та оборонної промисловості
• Багатопортова характеризація компонентів 5G та просунутого бездротового зв'язку
• Вимірювання змішаних S-параметрів збалансованого DUT
• Вимірювання в часовій області та частотопереміщуючі вимірювання

Комплектація

• Набори механічного калібрування та верифікації
• Блоки автоматичного калібрування
• Кабелі тестування
• Гайковерти динамометричні
• Матриці комутування для розширення до 48 портів
• Сумісність з сімейством датчиків потужності NRP
