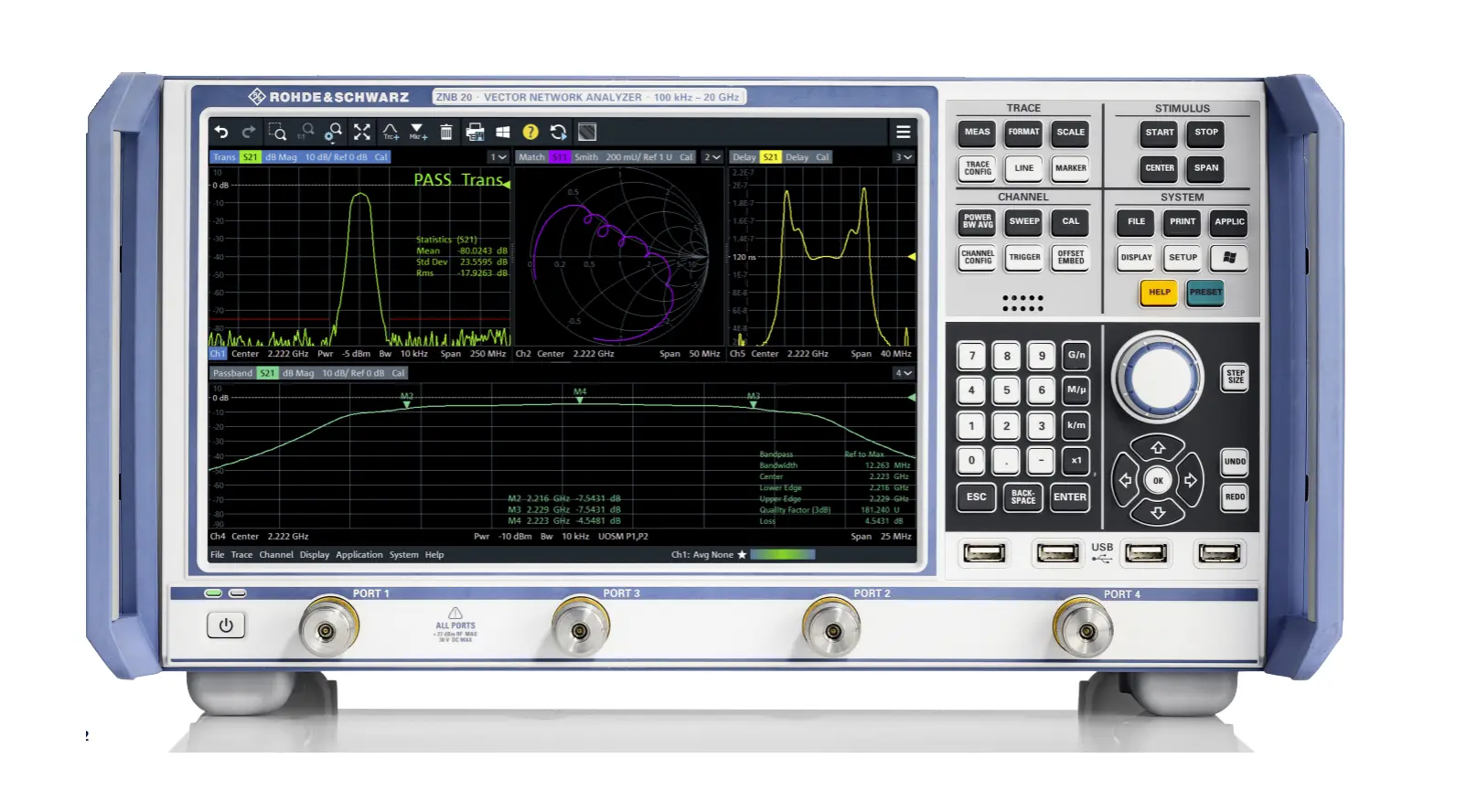

Rohde & Schwarz ZNB43 2-Port Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB43 — це 2-портовий векторний аналізатор мережі з діапазоном частот, що розширюється до 43.5 ГГц. Призначений для високочастотної характеризації та вимірювання RF компонентів, ZNB43 ідеально підходить для застосувань, що вимагають розширеного діапазону частот, таких як аерокосмічна та оборонна промисловість, тестування мілімітрових хвиль та просунуте проектування друкованих плат. Він використовується для розроблення, виробництва та обслуговування високочастотних RF компонентів.

Основні характеристики

• Діапазон частот: 9 кГц до 43.5 ГГц
• 2 порти з роз'ємниками 2.92 мм
• Динамічний діапазон до 140 дБ при IF смузі 10 Гц
• Низький рівень шумів менше 0.004 дБ RMS при IF смузі 10 кГц
• Висока вихідна потужність до +13 дБм, регульована в діапазоні 95 дБ
• Швидке сканування 4 мс для 401 точки
• Швидкість вимірювання краща за 5 µs на точку
• Стабільність температури з дрейфом величини зазвичай менше 0.01 дБ/°C
• Дрейф фази зазвичай менше 0.15°/°C
• Діапазон IF смуги від 1 Гц до 10 МГц
• Опції вимірювання в часовій області з очима діаграми
• Можливість частотопереміщуючих вимірювань
• Можливості ручного та автоматичного калібрування
• Сенсорний екран з високою роздільною здатністю 12.1 дюйма

Застосування

• Характеризація компонентів мілімітрових хвиль
• Тестування високочастотних підсилювачів та фільтрів
• Вимірювання роз'ємників та кабелів на високих частотах
• Тестування RF компонентів аерокосмічної та оборонної промисловості
• Розроблення компонентів 5G та просунутого бездротового зв'язку
• Валідація проектування високошвидкісних друкованих плат
• Вимірювання в часовій області та частотопереміщуючі вимірювання

Комплектація

• Набори механічного калібрування та верифікації
• Блоки автоматичного калібрування
• Кабелі тестування
• Гайковерти динамометричні
• Сумісність з сімейством датчиків потужності NRP
