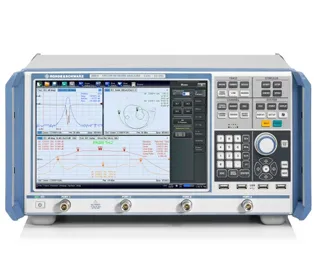

Rohde & Schwarz ZNB40 4-Port Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB40 — це 4-портовий векторний аналізатор мережі з діапазоном частот від 9 кГц до 40 ГГц. Конфігурація з чотирма портами та двома незалежними генераторами дозволяє проводити складні багатопортові вимірювання та ідеально підходить для характеризації активних і пасивних RF компонентів. Він придатний для застосування в мобільному радіо, електротехніці, аерокосмічній та оборонній промисловості та проектуванні високошвидкісних друкованих плат.

Основні характеристики

• Діапазон частот: 9 кГц до 40 ГГц
• 4 порти з роз'ємниками 2.92 мм
• Два незалежні внутрішні генератори
• Динамічний діапазон до 140 дБ при IF смузі 10 Гц
• Низький рівень шумів менше 0.004 дБ RMS при IF смузі 10 кГц
• Висока вихідна потужність до +13 дБм, регульована в діапазоні 95 дБ
• Швидке сканування 4 мс для 401 точки
• Швидкість вимірювання краща за 5 µs на точку
• Стабільність температури з дрейфом величини зазвичай менше 0.01 дБ/°C
• Дрейф фази зазвичай менше 0.15°/°C
• Діапазон IF смуги від 1 Гц до 10 МГц
• Можливості ручного та автоматичного калібрування
• Сенсорний екран з високою роздільною здатністю 12.1 дюйма

Застосування

• Характеризація багатопортових RF компонентів
• Розроблення та тестування RF компонентів мобільного радіо
• Вимірювання активних RF компонентів з двома генераторами
• Характеризація RF підсилювачів, змішувачів та фільтрів
• Вимірювання роз'ємників та кабелів
• Тестування RF компонентів аерокосмічної та оборонної промисловості
• Валідація проектування високошвидкісних друкованих плат

Комплектація

• Набори механічного калібрування та верифікації
• Блоки автоматичного калібрування
• Кабелі тестування
• Гайковерти динамометричні
• Сумісність з сімейством датчиків потужності NRP
