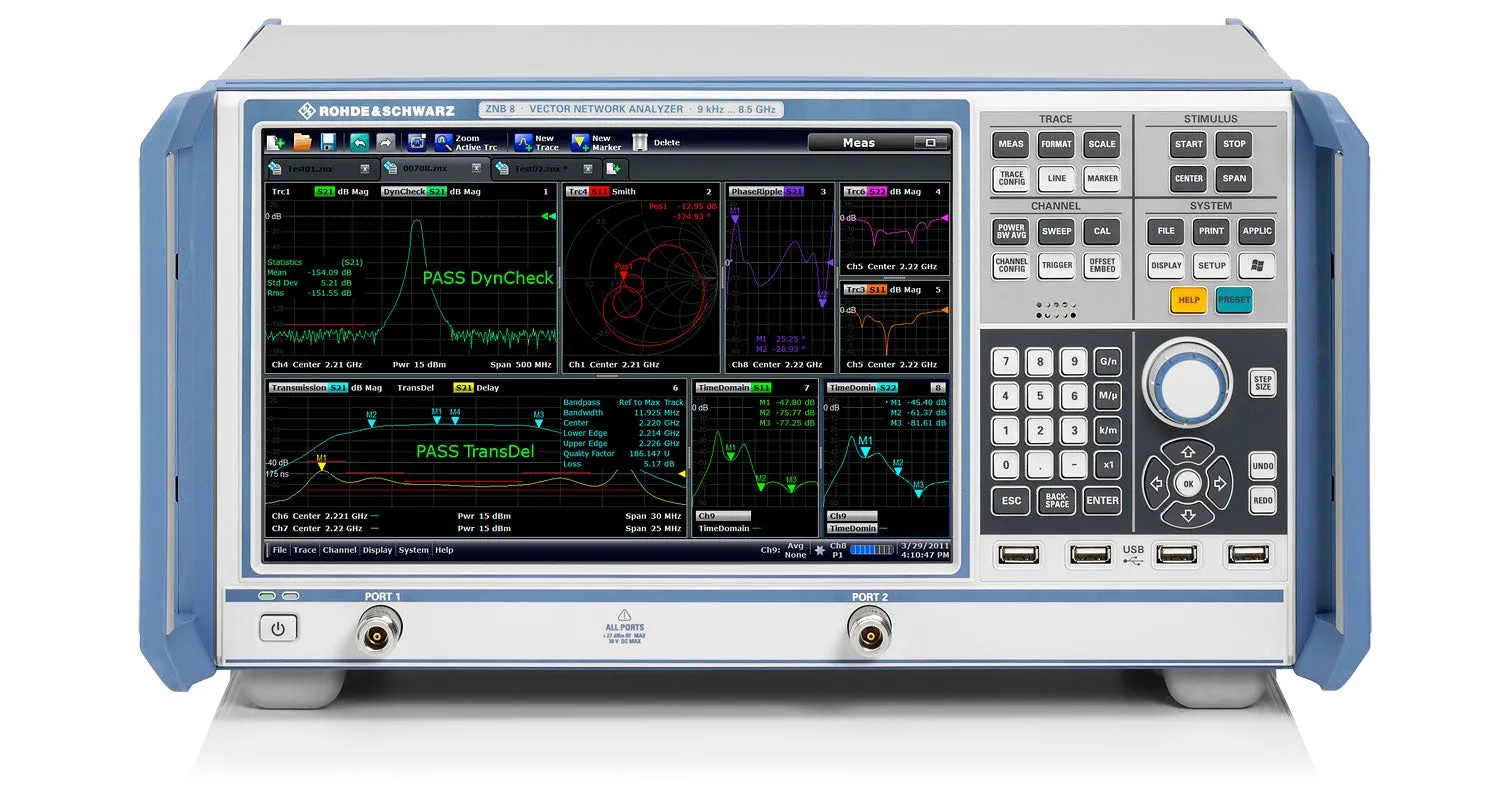

Rohde & Schwarz ZNB40 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB40 аналізатор мережі векторів розширює вимірювання до 40 ГГц для вимогливих застосувань у мобільному радіо, електротоварах, аерокосмічному та оборонному секторах, а також для проектування високошвидкісних друкованих плат. ZNB40 — це правильний вибір для розроблення, виробництва та обслуговування RF компонентів, таких як підсилювачі, змішувачі, фільтри, роз'єми та кабелі у цих галузях.

ZNB40 має широкий динамічний діапазон до 140 дБ (при IF смузі 10 Гц), низький шум сліду менше 0.004 дБ RMS (при IF смузі 10 кГц) та високу вихідну потужність +13 дБм, яка може бути регульована в діапазоні понад 95 дБ. Аналізатор поєднує високу точність вимірювання з винятковою швидкістю та відмінною температурною та довгостроковою стабільністю, що забезпечує надійні вимірювання протягом кількох днів без повторної калібрування. Опції розширеного динамічного діапазону підтримують до 150 дБ для чутливих міжпортових вимірювань.

Основні характеристики

• Діапазон частот від 9 кГц до 40 ГГц
• Широкий динамічний діапазон до 140 дБ (150 дБ з опцією ZNB8-B5x)
• Короткий час розгортання (4 мс на 401 точку)
• Висока температурна стабільність 0.01 дБ/°C
• Дуже низький дрейф величини та фази 0.01 дБ/°C та 0.15°/°C
• Широкий діапазон розгортання потужності 98 дБ
• Діапазон IF смуги від 1 Гц до 10 МГц
• Ручна та автоматична калібрування з блоками до 24 портів
• Великий 12.1-дюймовий високороздільний сенсорний екран
• Моделі з 2 та 4 портами
• 4-портова модель з двома незалежними генераторами
• Розширення до 48 портів за допомогою матриць комутації
• Універсальні опції, включаючи вбудовування/розвбудовування та перевизначені S-параметри
• Інтегровані інтерфейси керування: RFFE GPIO, GPIB та Handler I/O

Застосування

• Тестування та розроблення мобільних RF компонентів
• Характеризація компонентів електротоварів
• RF вимірювання в аерокосмічному та оборонному секторі
• Перевірка проектування високошвидкісних друкованих плат
• Виробниче тестування та контроль якості
• Обслуговування та ремонт RF компонентів
• Вимірювання багатопортових модулів до 48 портів

Комплектація

• Набори механічної калібрування та верифікації
• Автоматичні блоки калібрування (до 24 портів)
• Тестові кабелі та роз'єми
• Динамометричні ключі для обслуговування роз'ємів
• Підтримка сімейства датчиків потужності NRP
