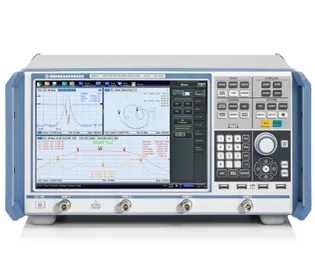

Rohde & Schwarz ZNB4 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB — це аналізатор мережі векторів, призначений для застосування у мобільному радіо, електротоварах, аерокосмічному та оборонному секторах, а також для проектування високошвидкісних друкованих плат. Він ідеальний для розроблення, виробництва та обслуговування RF компонентів, таких як підсилювачі, змішувачі, фільтри, роз'єми та кабелі.

Аналізатори мережі ZNB мають широкий динамічний діапазон до 140 дБ (при IF смузі 10 Гц), низький шум сліду менше 0.004 дБ RMS (при IF смузі 10 кГц) та високу вихідну потужність до +13 дБм, яка може бути електронно регульована в діапазоні понад 95 дБ. Аналізатор поєднує високу точність вимірювання з винятковою швидкістю—краще 5 мкс за точку та відмінною довгостроковою стабільністю для надійних вимірювань протягом кількох днів без повторної калібрування.

Основні характеристики

• Діапазон частот від 9 кГц до 4.5 ГГц
• Широкий динамічний діапазон до 140 дБ
• Низький шум сліду менше 0.004 дБ RMS при IF смузі 10 кГц
• Висока вихідна потужність +13 дБм з діапазоном електронної регулювання 95 дБ
• Швидкість вимірювання краще 5 мкс за точку
• Швидкі синтезатори для високої швидкості вимірювання
• Широкий діапазон IF смуг від 1 Гц до 10 МГц
• S-параметри змішаного режиму для характеризації збалансованого DUT
• Перевизначені S-параметри для гнучкої конфігурації установки тесту
• Аналіз часової області для вимірювання відстані до несправності та регулювання фільтра
• Вимірювання з перетворенням частоти з двома внутрішніми генераторами
• Розширені функції аналізу для ефективного аналізу сліду

Застосування

• Тестування та розроблення мобільних RF компонентів
• Характеризація RF компонентів електротоварів
• RF вимірювання в аерокосмічному та оборонному секторі
• Перевірка проектування високошвидкісних друкованих плат
• Виробниче тестування RF компонентів
• Обслуговування та ремонт підсилювачів, фільтрів та роз'ємів
