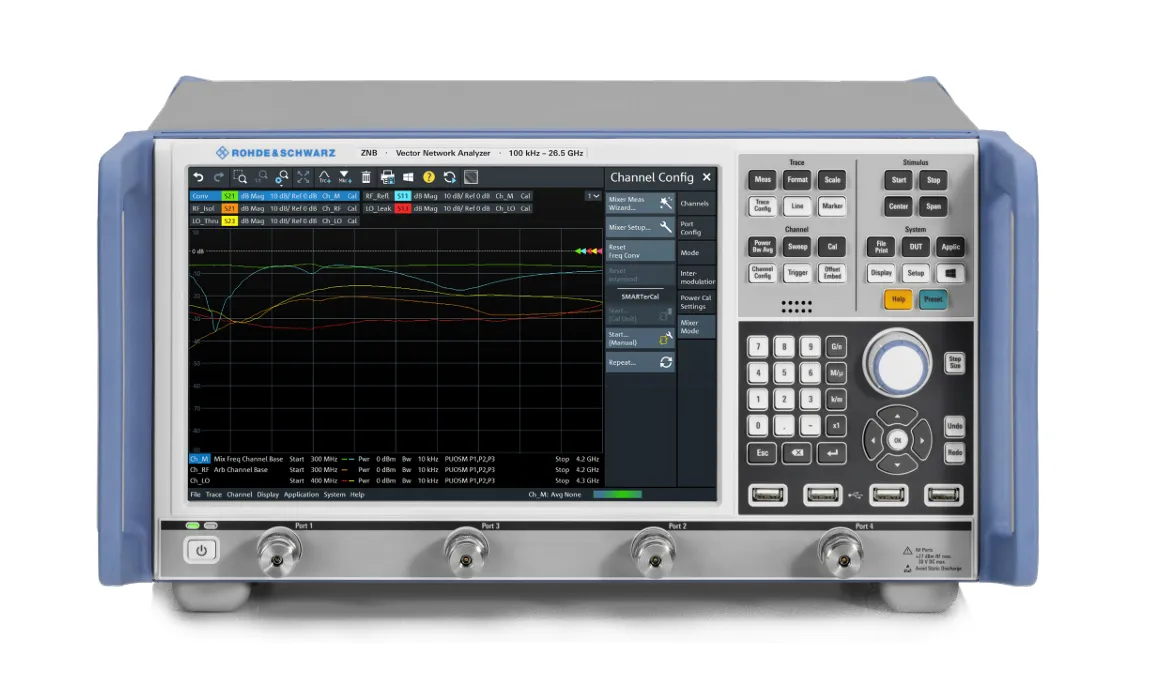

Rohde & Schwarz ZNB26 Vector Network Analyzer (4-Port)

Огляд

Rohde & Schwarz ZNB26 — це 4-портовий векторний аналізатор мережі, розроблений для комплексного тестування RF компонентів до 26,5 ГГц з роз'ємами 2,92 мм. Завдяки здатності вимірювати всі чотири S-параметри одночасно, конфігурація з 4 портами ідеальна для характеризації складних RF модулів у розробці, виробництві та обслуговуванні. Аналізатор поєднує високу точність вимірювання з винятковою швидкістю та відмінною стабільністю для надійних багатопортових вимірювань.

ZNB26 забезпечує видатну RF продуктивність з типовим динамічним діапазоном 140 дБ, шумом сліду нижче 0,004 дБ RMS та регульованою вихідною потужністю в діапазоні 95 дБ. Його швидкі часи встановлення синтезатора та великі смуги IF дозволяють короткі періоди вимірювання, що робить його хорошо придатним для середовищ високообсягового RF виробництва.

Основні характеристики

• Діапазон частот: 9 кГц - 26,5 ГГц
• 4 порти з роз'ємами 2,92 мм (чоловічі)
• Динамічний діапазон: 140 дБ (при IF смузі 10 Гц)
• Шум сліду: менше 0,004 дБ RMS (при IF смузі 10 кГц)
• Вихідна потужність: до +13 дБм, регульована в діапазоні 95 дБ
• Швидкість вимірювання: краще за 5 мкс за точку
• Час розгортання: 4 мс для 401 точки
• Одночасне вимірювання S-параметрів для 4 портів
• Сегментована розгортка для підвищеної ефективності вимірювання

Застосування

• Комплексна характеризація багатопортових RF модулів
• Тестування підсилювачів, смішувачів та фільтрів з повними даними S-параметрів
• Тестування та валідація RF виробництва з великим обсягом
• Вимірювання роз'ємів та кабелів з кількома портами
• Розвиток RF системних компонентів у аерокосмічній та оборонній сфері
• RF дизайн мобільних комунікацій та валідація виробництва

Комплектація

• Механічні комплекти калібрування та верифікації
• Автоматичні одиниці калібрування для швидкого налаштування
• Тестові кабелі та адаптери для роз'ємів 2,92 мм
• Динамометричні ключі
