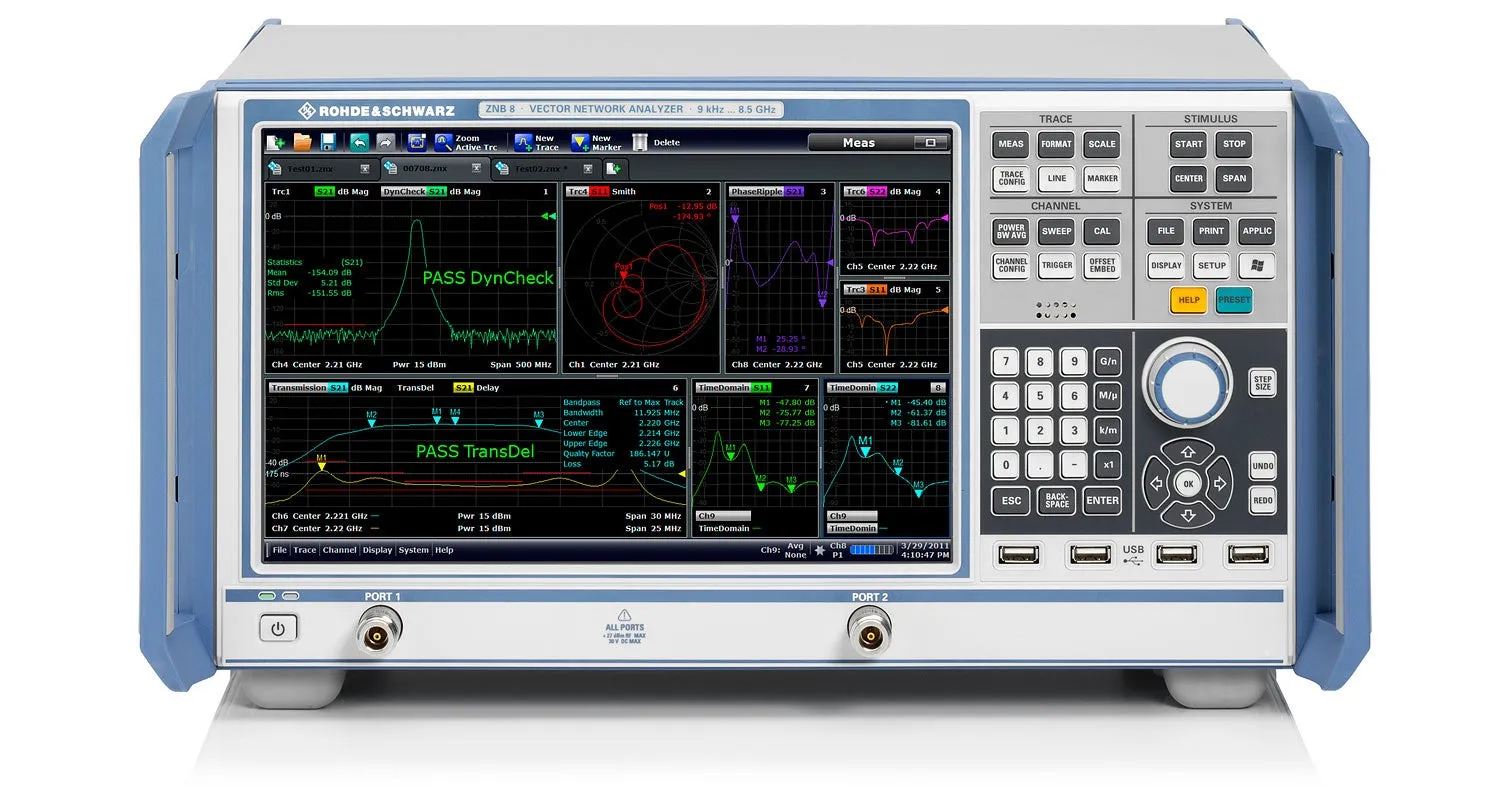

Rohde & Schwarz ZNB26 Vector Network Analyzer (2-Port)

Огляд

Rohde & Schwarz ZNB26 — це 2-портовий векторний аналізатор мережі, розроблений для характеризації RF компонентів високої частоти до 26,5 ГГц з роз'ємами 2,92 мм. Він поєднує високу точність вимірювання з винятковою швидкістю—краще за 5 мкс за точку—та відмінну температурну та довгострокову стабільність для багатоденних вимірювань без повторної калібрування. Цей модель ідеальна для розробки, виробництва та обслуговування RF компонентів у мобільних радіо, аерокосмічних та оборонних програмах.

ZNB26 забезпечує видатну RF продуктивність з типовим динамічним діапазоном 140 дБ, шумом сліду нижче 0,004 дБ RMS та регульованою вихідною потужністю в діапазоні 95 дБ. Ці характеристики дозволяють точну характеризацію підсилювачів, смішувачів, фільтрів, роз'ємів та кабелів в мікрохвильовому спектрі.

Основні характеристики

• Діапазон частот: 9 кГц - 26,5 ГГц
• 2 порти з роз'ємами 2,92 мм (чоловічі)
• Динамічний діапазон: 140 дБ (при IF смузі 10 Гц)
• Шум сліду: менше 0,004 дБ RMS (при IF смузі 10 кГц)
• Вихідна потужність: до +13 дБм, регульована в діапазоні 95 дБ
• Швидкість вимірювання: краще за 5 мкс за точку
• Час розгортання: 4 мс для 401 точки
• Стабільність амплітуди та фази: зазвичай менше 0,01 дБ/°C та 0,15°/°C

Застосування

• Проектування та характеризація мікрохвильових RF компонентів
• Тестування та валідація підсилювачів та смішувачів
• Характеризація фільтрів та роз'ємів
• Вимірювання кабелів та взаємозв'язків
• Розвиток RF систем у аерокосмічній та оборонній сфері
• Тестування компонентів мобільних комунікаційних систем

Комплектація

• Механічні комплекти калібрування та верифікації
• Тестові кабелі та адаптери для роз'ємів 2,92 мм
• Динамометричні ключі
