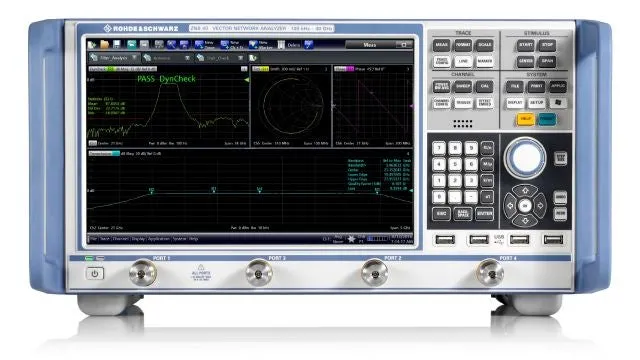

Rohde & Schwarz ZNB20 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB20 — це 4-портовий векторний аналізатор мережі, розроблений для характеризації та тестування RF компонентів у мобільних радіо, аерокосмічних та оборонних програмах. Охоплює діапазон частот від 9 кГц до 20 ГГц з роз'ємами 3,5 мм, забезпечуючи поєднання високої точності вимірювання, швидких часів розгортання та відмінної довгострокової стабільності для багатоденних кампаній вимірювання без повторної калібрування.

ZNB20 забезпечує високопродуктивні RF вимірювання з типовим динамічним діапазоном 140 дБ, дозволяючи точну характеризацію навіть низькорівневих сигналів. Шум сліду менше 0,004 дБ RMS на смузі IF 10 кГц та регульованість потужності виходу понад 95 дБ підтримують різноманітні вимоги вимірювання.

Основні характеристики

• Діапазон частот: 9 кГц - 20 ГГц
• 4 порти з роз'ємами 3,5 мм (чоловічі)
• Динамічний діапазон: 140 дБ (при IF смузі 10 Гц)
• Шум сліду: менше 0,004 дБ RMS (при IF смузі 10 кГц)
• Вихідна потужність: до +13 дБм, регульована в діапазоні 95 дБ
• Швидкість вимірювання: краще за 5 мкс за точку
• Час розгортання: 4 мс для 401 точки
• Дрейф амплітуди та фази: зазвичай менше 0,01 дБ/°C та 0,15°/°C

Застосування

• Характеризація RF компонентів і валідація дизайну
• Тестування підсилювачів, смішувачів, фільтрів та роз'ємів
• Перевірка кабелів та взаємозв'язків
• Виробниче тестування RF модулів
• Розвиток RF систем у аерокосмічній та оборонній сфері

Комплектація

• Механічні комплекти калібрування та верифікації
• Тестові кабелі
• Динамометричні ключі
