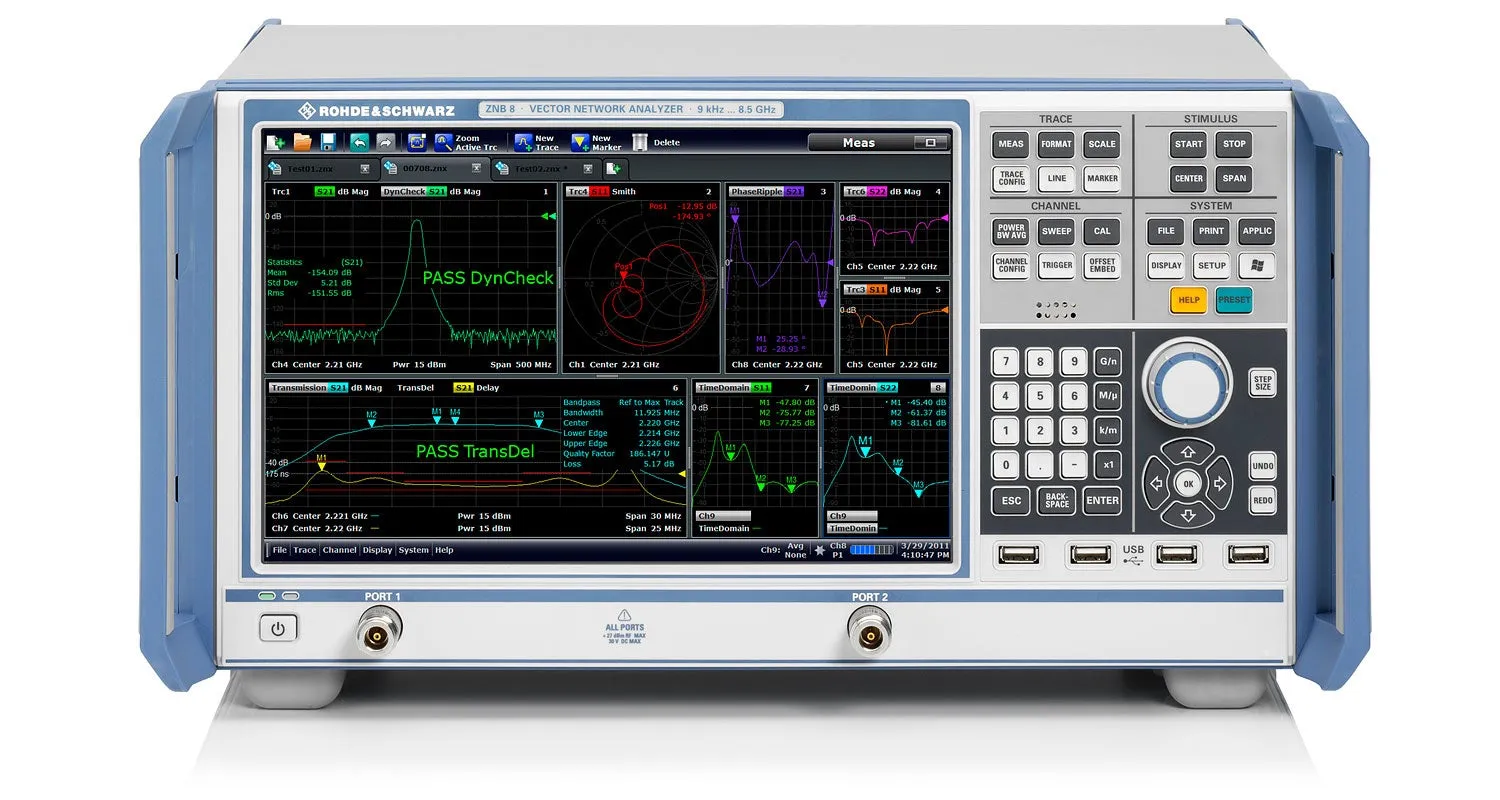

Rohde & Schwarz ZNB20 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNB20 — це середньодіапазонний векторний мережевий аналізатор, розроблений для розробки, виробництва та обслуговування RF-компонентів. З діапазоном частот від 9 кГц до 20 ГГц він забезпечує винятково точність та стабільність вимірювання, зберігаючи високу пропускну здатність для виробничих середовищ.

Основні характеристики

• Діапазон частот: 9 кГц до 20 ГГц із 2 портами
• Динамічний діапазон: до 140 дБ (опціонально розширюваний до 150 дБ)
• Низька шумність сліду: менше 0.004 дБ RMS при 10 кГц IF смузі
• Вихідна потужність: до +13 дБм з електронною регульованістю в діапазоні 95 дБ
• Високошвидкісні вимірювання: краще ніж 5 мкс на точку
• Короткі часи розгортки: 4 мс для 401 точки
• Винятична температурна та довгострокова стабільність для вимірювань протягом кількох днів без переквалібрування
• Опціональні функції embedding/de-embedding та змішано-режимні S-параметри

Застосування

• Розробка та характеризація RF-компонентів (підсилювачі, змішувачі, фільтри, з'єднувачі, кабелі)
• Високовиробниче тестування з швидкою пропускною здатністю вимірювання
• Розробка мобільного радіо та бездротового обладнання
• Проектування та перевірка високошвидкісних друкованих схем
• Тестування компонентів аерокосмічної та оборонної промисловості
• Гнучка конфігурація тестування з перевизначеними S-параметрами
