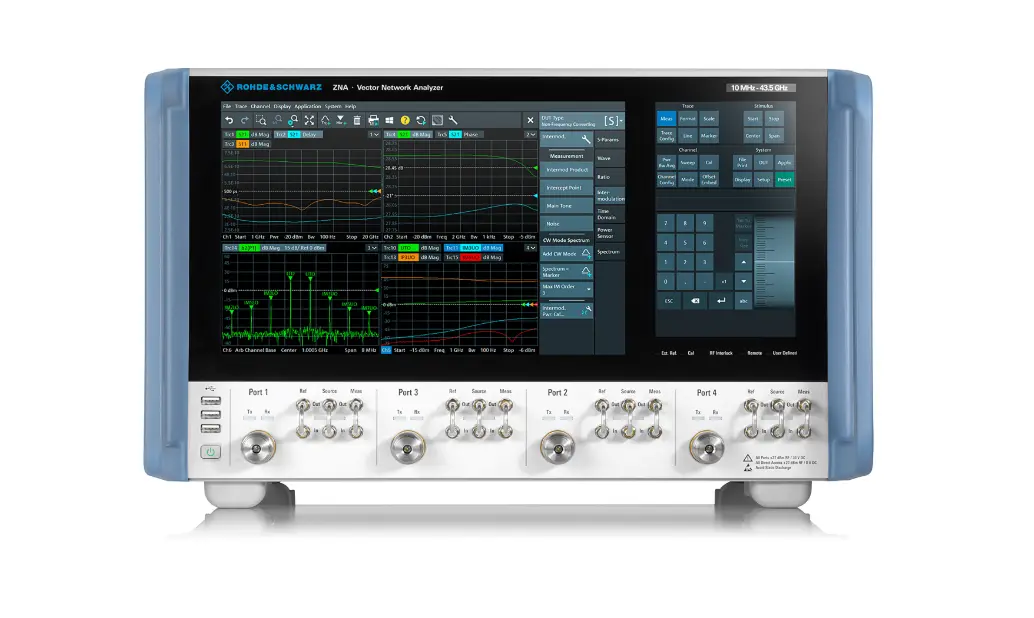

Rohde & Schwarz ZNA43 Vector Network Analyzer

Огляд

Rohde & Schwarz ZNA43 — це преміум 4-портовий аналізатор векторної мережі з серії вищого класу ZNA. Працює в діапазоні від 10 МГц до 43.5 ГГц з роз'ємами 2.92 мм, поєднуючи виключну RF-продуктивність з унікальною концепцією сенсорного управління. Приладу властиві видатна стабільність, низький рівень шуму трасування та чудові необроблені дані системи, що робить його ідеальним для додатків розробки та виробництва, які вимагають високої точності при характеризації компонентів аерокосмічної, оборонної промисловості та супутникових систем.

Основні характеристики

• Частотний діапазон: 10 МГц–43.5 ГГц з роз'ємами 2.92 мм
• 4-портова конфігурація
• До чотирьох внутрішніх, фазо-когерентних джерел для гнучкого керування сигналом
• До восьми незалежних приймачів для багатоканальних фазових вимірювань
• Два незалежних сенсорних екрани з інтерфейсом перетягування
• Широкий динамічний діапазон для характеризації приладів з високим блокуванням
• DUT-центричний підхід з автоматичною оптимізацією налаштувань
• Опціональні пакети програмного забезпечення для спектрального аналізу, аналізу часової області та вимірювань змішувачів

Застосування

• Розробка та виробництво RF та мікрохвильових компонентів
• Характеризація пасивних та активних приладів
• Тестування компонентів аерокосмічної та оборонної промисловості
• Системи супутникового зв'язку
• Високоточна метрологія

Комплектація

• Комплекти механічної калібрування та верифікації
• Кабелі для випробування та торцові ключі
• Підтримка сімейства датчиків потужності NRP
