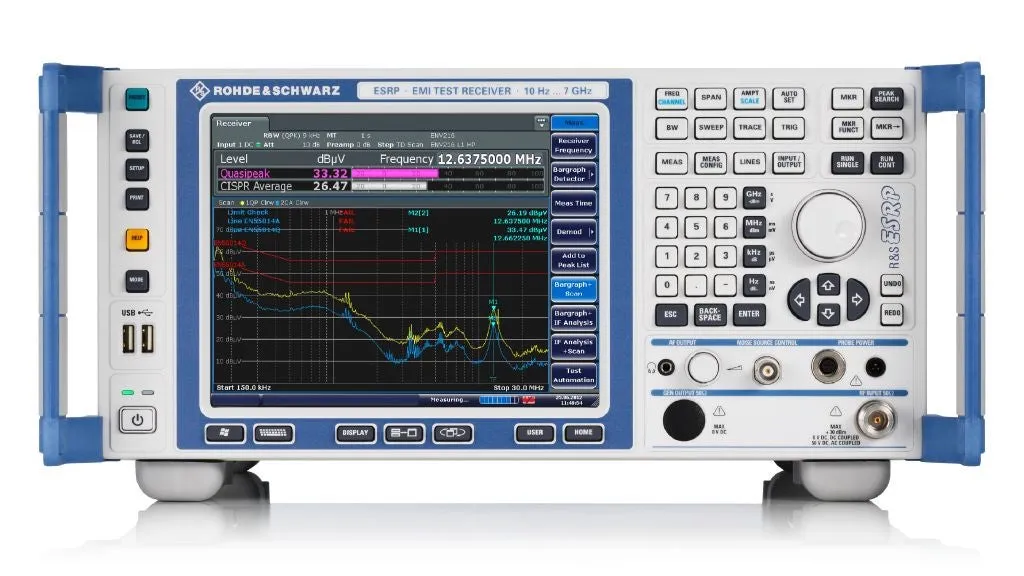

Rohde & Schwarz ESRP7 EMI Test Receiver
Rohde & Schwarz ESRP7 приймач EMI тестів
Rohde & Schwarz ESRP7 is an EMI receiver covering 9 kHz to 7 GHz with CISPR-compliant detectors, FFT time-domain scanning, and compact design for precompliance testing.
Деталі продукту
| Модель | ESRP7 (1316.4500.07) |
| Виробник | Rohde & Schwarz |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz ESRP7 — компактний приймач EMI-тестів для передсертифікаційних вимірів у діапазоні 9 кГц–7 ГГц. Він поєднує складні можливості EMI-тестування із повним аналізом спектру, пропонуючи як традиційні методи сканування з фіксованою частотою, так і швидкі FFT-сканування часової області для оптимізації швидкості та точності вимірів.
ESRP7 ідеально підходить для розробних лабораторій та випробувальних центрів, які потребують відповідності CISPR 16-1-1, MIL-STD-461 та іншим стандартам EMI. Його інтуїтивний сенсорний екран та комплексна автоматизація вимірів роблять його придатним як для досвідчених інженерів, так і для технічних фахівців, нових у сфері EMI-тестування.
Основні характеристики
- Діапазон частот від 9 кГц до 7 ГГц
- Приймач EMI-тестів та аналізатор спектру в одному приладі
- Детектори, сумісні з CISPR 16-1-1 (квазивершинні, CISPR-усередненні, RMS-усередненні)
- Кілька стандартизованих смуг пропускання (200 Гц, 9 кГц, 120 кГц, 1 МГц)
- Швидке FFT-сканування часової області для прискорених вимірів
- Вбудована передселекція та попередній підсилювач для покращеного динамічного діапазону
- Сенсорний дисплей із простою навігацією по меню
Застосування
- Передсертифікаційне тестування EMI/RFI та підготовка до сертифікації
- Діагностичні вимірювання під час циклів розроблення продукції
- Аналіз спектру для загального лабораторного використання
- Верифікація відповідності емісіям за стандартами CISPR, EN та військовими нормами
Комплектація
- Кабель живлення
- Кабель живлення датчика
- Посібник швидкого старту
- CD-ROM з операційними та сервісними посібниками
Характеристики
| FFT Based Time Domain Scan | Significant increase in measurement speed compared to conventional methods. Reliable detection of narrowband, intermittent disturbance signals or isolated pulses with increased measurement time. |
| Powerful Measurement and Analysis Functions | Automatic test sequences with preview measurement, data reduction and final measurement. Simultaneous display of up to six traces and four bargraphs. Preset antenna factors and user-created transducer sets. EMI limit line library for commercial standards, with convenient editor. Remote controlled measurements and automated EMI test routines using ELEKTRA software. IF analysis and extensive analysis capabilities for general laboratory applications. Tracking generator. |
| Convenient Operation | Touch user interface with undo/redo functions. Straight forward scan table Integrated online help Storage of results and instrument settings to internal or external media Removable hard disk drive (HDD) or solid state drive (SSD) to keep test data confidential. Remote control via GPIB or LAN. Drivers for LabView, LabWindows/CVI, VXI Plug and Play. |
| Ideal also for Mobile use | Robust and compact design with optional ruggedized housing (FSV-B1) DC supply for field use (FSV-B30 and external battery pack (FSV-B32) Removable solid state drive (SSD) for high vibration and shock loading (ESRP-B18). |
| ESRP7 | 1316.4500.07EMI Test Receiver 9 kHz to 7 GHz Accessories Included: Power Cable Probe Power Cable Quick Start Guide CD-ROM (with operating manual and service manual) |
| Option | Order NumberDescriptionRetrofittableComments |
