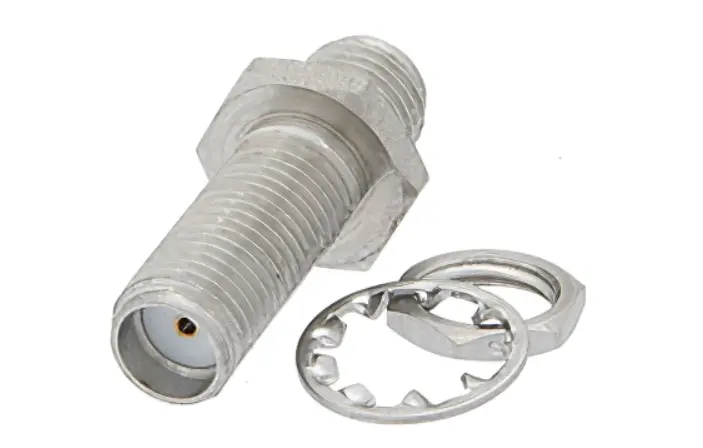

Pasternack PE9071 SMA Female to SMA Female Adapter
Pasternack PE9071 адаптер SMA female на SMA female
Запитати ціну
Pasternack PE9071 SMA female-to-female bulkhead adapter with gold-plated beryllium copper contacts, rated to 18 GHz with 1.25:1 maximum VSWR.
Деталі продукту
| Модель | PE9071 |
| Виробник | Pasternack |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Pasternack PE9071 — це прецизійний адаптер SMA female-to-female, розроблений для вбудованих RF та мікрохвильових застосувань. Цей адаптер з прямим корпусом та монтажем на панель забезпечує 50-омне з'єднання, розраховане на 18 ГГц, що робить його ідеальним для тестування, вимірювання та стійкового обладнання. Виготовлений відповідно до стандартів MIL-G-45204 з позолоченими контактами з берилію та міді, він забезпечує максимальну електричну продуктивність та довгострокову надійність.
Основні характеристики
- Тип роз'єму: SMA female на SMA female
- Імпеданс: 50 Ом
- Діапазон частот: DC до 18 ГГц
- Максимальний VSWR: 1,25:1
- Матеріал контакту: Позолочена мідь берилію
- Матеріал корпусу: Пасивована нержавіюча сталь
- Стиль монтажу: Монтаж на панель на роз'ємі 2, вбудований на роз'ємі 1
- Інтерфейс: Відповідність MIL-G-45204
- Стиль корпусу: Прямий
Застосування
- Взаємозв'язок стійкового RF та мікрохвильового обладнання
- Загального призначення RF тестування та вимірювання
- Маршрутизація сигналу у вимірювальних системах
- Панельне монтування RF з'єднань
Характеристики
| Features | Parameters |
| Connector Series 1 | SMA |
| Connector Gender 1 | Female |
| Connector Polarity 1 | Standard |
| Connector Impedance 1 | 50 Ohm |
| Connector Series 2 | SMA |
| Connector Gender 2 | Female |
| Connector Polarity 2 | Standard |
| Connector Impedance 2 | 50 Ohm |
| Frequency, Min | DC |
| Frequency, Max | 18 GHz |
| Adapter Body Style | Straight |
| Connector Mount Method 1 | None |
| Connector Body Material 1 | Passivated Stainless Steel |
| Connector Mount Method 2 | Bulkhead |
| Connector Body Material 2 | Passivated Stainless Steel |
