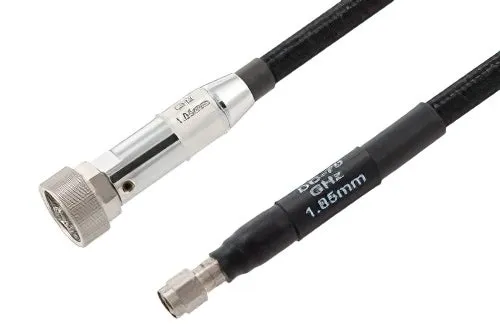

Pasternack PE3TC0960-48 1.85mm Precision Cable Assembly
Pasternack PE3TC0960-48 1.85мм збір кабелю високої точності
Запитати ціну
Pasternack PE3TC0960-48 1.85mm NMD female-to-male precision coaxial cable assembly for VNA testing delivers performance to 70 GHz with 48-inch length and 50-ohm design.
Деталі продукту
| Модель | PE3TC0960-48 |
| Виробник | Pasternack |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Pasternack PE3TC0960-48 — це збір коаксіального кабелю з роз'ємами 1.85мм NMD розетка-штекер, розроблений для тестування аналізаторів векторної мережи (VNA) до 70 ГГц. Цей 48-дюймовий збір використовує високогнучкий коаксіальний кабель VNA (PE-VNA-HF) з імпедансом 50 ом та потрійним екрануванням, що робить його ідеальним для лабораторних RF та мікрохвильових вимірювань, оборонних та аерокосмічних застосувань та вимогливих тестових середовищ.
Основні характеристики
- Роз'єми 1.85мм NMD розетка-штекер, прямокутна орієнтація
- Коаксіальний кабель PE-VNA-HF високої гнучкості з потрійним екрануванням
- Імпеданс 50 ом
- Довжина кабелю 48 дюймів
- Максимальна частота: 70 ГГц
Застосування
- Тестування VNA (аналізаторів векторної мережи) до 70 ГГц
- RF та мікрохвильові лабораторні вимірювання
- Оборонні та аерокосмічні застосування
- Точне фазостабільне RF з'єднання
- Обладнання для тестування та вимірювання
Характеристики
| Feature | Parameter |
| Connector Series 1 | 1.85mm NMD |
| Connector Gender 1 | Female |
| Connector Polarity 1 | Standard |
| Connector Angle 1 | Straight |
| Connector Mount Method 1 | None |
| Connector Impedance 1 | 50 Ohm |
| Connector Series 2 | 1.85mm |
| Connector Gender 2 | Male |
| Connector Polarity 2 | Standard |
| Connector Angle 2 | Straight |
| Connector Mount Method 2 | None |
| Connector Impedance 2 | 50 Ohm |
| RF Cable Part Number | PE-VNA-HF |
| RF Cable Type | PE-VNA-HF |
| RF Cable Impedance | 50 Ohm |
| Length | 48 inches |
