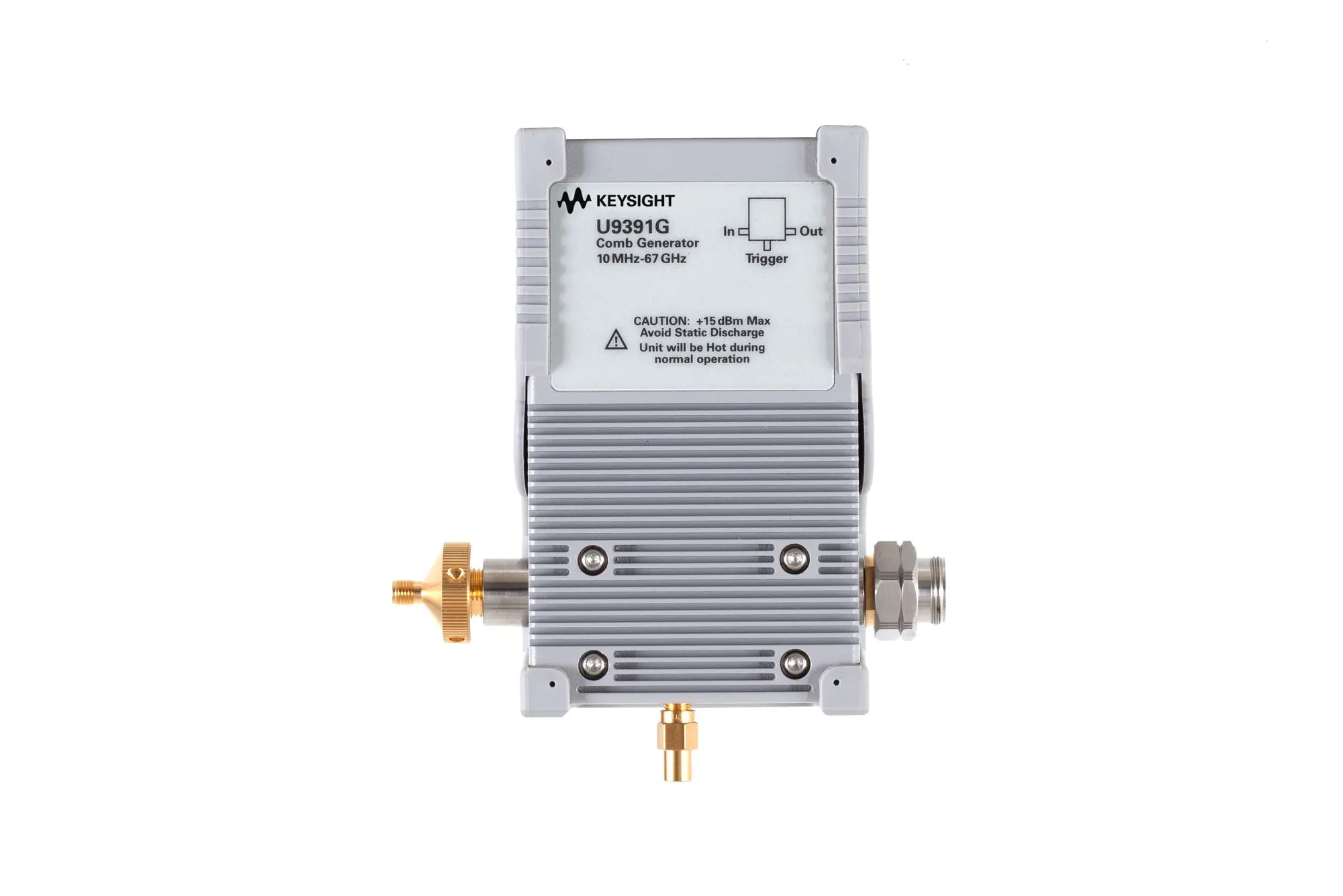

Keysight U9391G Comb Generator

Огляд

Keysight U9391G — це прецизійний генератор гребінця, розроблений для застосувань фазової калібрації при нелінійних вимірюваннях та системах сітьового аналізатора. Працюючи за NIST-еталонами, U9391G генерує частотні гармоніки з вхідних RF сигналів із відмінною плоскою амплітудо-фазовою характеристикою, що робить його ідеальним еталоном фазової калібрації для нелінійного векторного аналізатора мережі PNA-X з найширшим діапазоном частот серед генераторів гребінця Keysight.

Основні характеристики

• Діапазон частот виходу від 10 МГц до 67 ГГц для найширшого охоплення
• Діапазон вхідних частот від 10 МГц до 6 ГГц з вибірними коефіцієнтами поділу (1, 2, 4, 8, 16)
• NIST еталонна фазова калібрація для відстежуваної точності
• Відмінна плоска амплітудо-фазова характеристика по всьому діапазону частот
• USB інтерфейс з plug-and-play режимом для інтеграції PNA-X
• Дизайн з рукояткою для покращеної обробки та теплової ізоляції
• Вища фазова стабільність з використанням InP MMIC технології
• Міцні роз'єми з високою повторюваністю та довгим терміном служби

Застосування

• Фазова калібрація для нелінійних вимірювань векторного аналізатора мережі
• Фазові та затримані вимірювання частотних перетворювачів
• Широкосмугова калібрація сигнальних аналізаторів та осцилографів за допомогою програмного забезпечення Keysight Signal Optimizer
• Прецизійний еталон фазової калібрації для RF та мікрохвильового тестування до 67 ГГц
