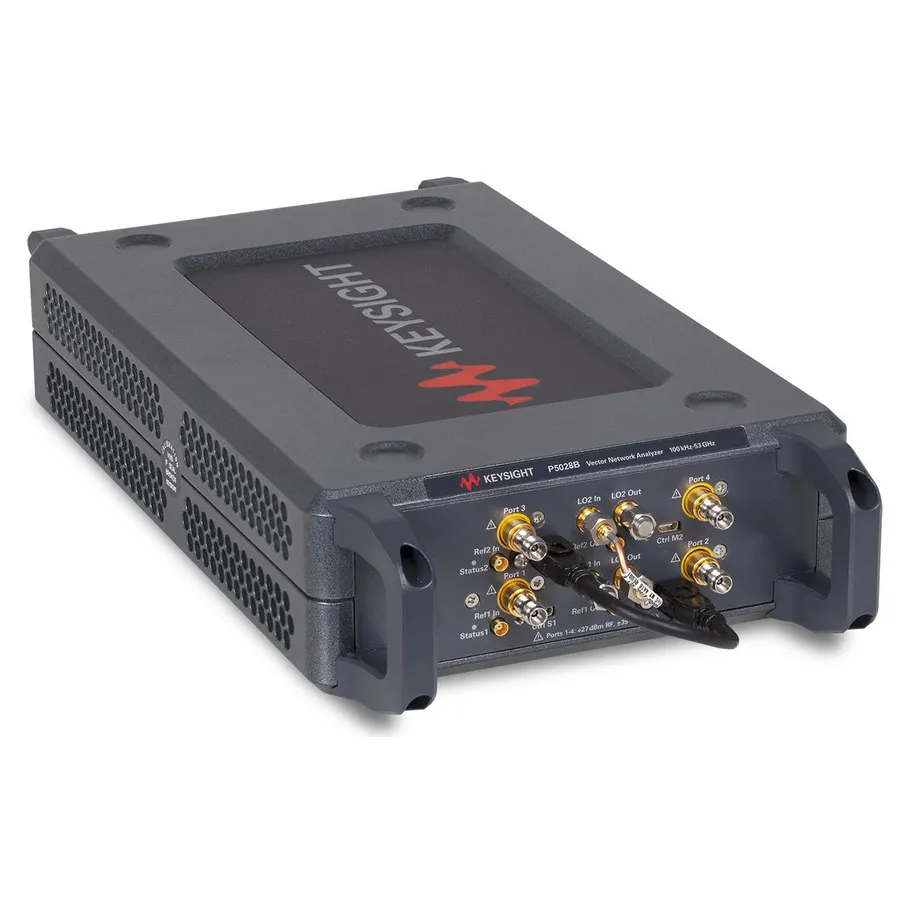

Keysight P5028B/400 Vector Network Analyzer

Огляд

Keysight P5028B/400 — це портативний 4-портовий аналізатор мережі, який представляє найвищочастотний варіант серії Streamline. Розроблений для міліметрових і розширених RF вимірювань, він охоплює діапазон від 9 кГц до 53 ГГц через Thunderbolt 3. Завдяки легкій портативній конструкції та архітектурі без передньої панелі, P5028B/400 забезпечує продуктивність настільних систем у польовому середовищі та портативних конфігураціях тестування.

Основні характеристики

• 4-портова конфігурація (опція 400) з роз'ємами 1.85 мм (f) для роботи до 53 ГГц
• Діапазон частот: 9 кГц–53 ГГц для характеризації міліметрових хвиль
• Швидкий інтерфейс Thunderbolt 3 (USB Type-C) для швидкої передачі даних
• Легка портативна конструкція для вузькопрофільних або польових застосувань
• Широкий динамічний діапазон (132 дБ на 20 ГГц) і низький шум траси
• Підтримка ECal модулів Keysight для швидкої калібрування
• Однаковий інтерфейс і команди SCPI як у високопродуктивних VNA Keysight
• Опціональне ПЗ для часової області (TDR), видалення пристосувань та розширених застосувань
• Можливість каскадування для розширення конфігурацій багатопортових систем

Застосування

• Характеризація компонентів та схем міліметрових хвиль
• S-параметричні вимірювання пасивних та активних RF пристроїв до 53 ГГц
• Аналіз часової області та профілювання імпедансу з опцією TDR
• Тестування та оптимізація підсилювачів та перетворювачів частоти
• Портативні польові вимірювання та інтеграція виробничого тестування
• Реалізація автоматизованих систем тестування з високочастотними можливостями
