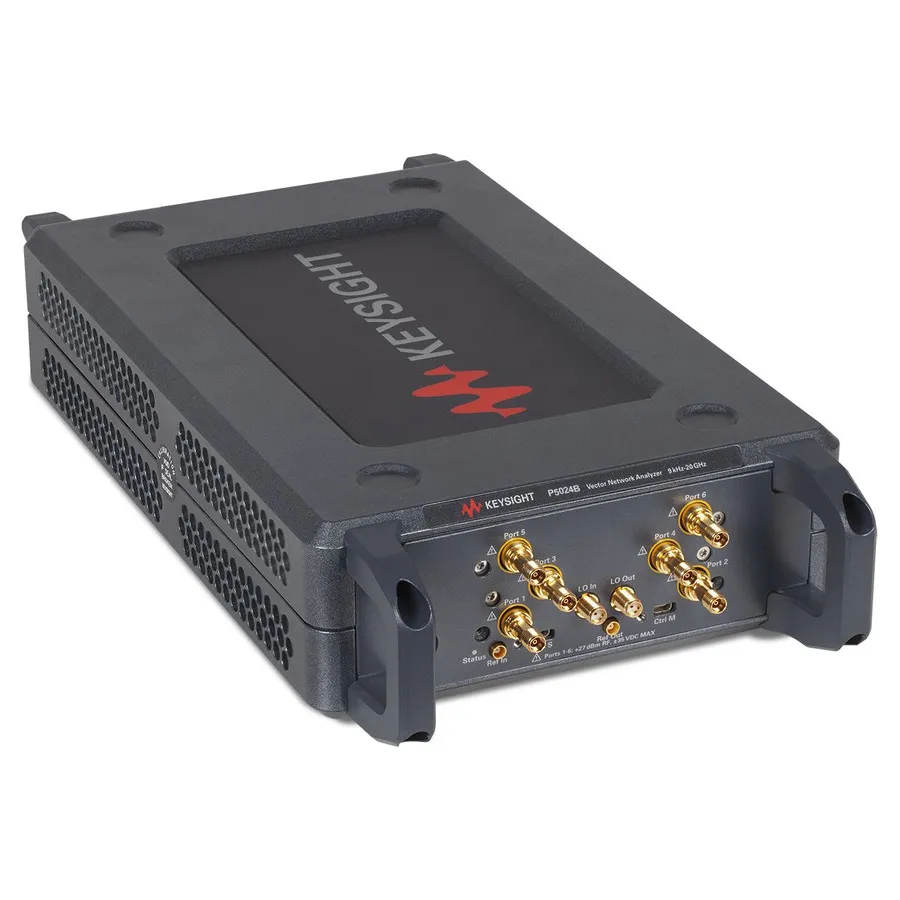

Keysight P5024B/600 Vector Network Analyzer

Огляд

Keysight P5024B/600 — портативний шеститортовий векторний аналізатор мережі серії Streamline з вимірюванням від 9 кГц до 20 ГГц. Розміщений у компактному корпусі з малою вагою, P5024B/600 можна переносити однією рукою, забезпечуючи високопродуктивну RF-характеризацію. Шеститпортова конфігурація забезпечує гнучкість для багатопортових вимірювань та розширених тестових конфігурацій, підключаючись до вашого комп'ютера через високошвидкісний інтерфейс Thunderbolt 3 (USB Type-C).

Основні характеристики

• Шеститпортова конфігурація, діапазон частот 9 кГц–20 ГГц
• Динамічний діапазон 140 дБ на 3 ГГц, 126 дБ на 20 ГГц
• Високошвидкісне з'єднання Thunderbolt 3 (USB Type-C) для швидкої передачі даних
• Портативна, легка конструкція, придатна для лабораторних та польових середовищ
• Гнучкі багатопортові вимірювання з можливістю каскадування
• Розширений набір програмних додатків для розширених RF-вимірювань
• Підтримка модулів Electronic Calibration (ECal) для швидкої, точної калібровки
• Опціональне ПЗ для аналізу TDR, вимірювання шумової фігури та інших розширених вимірювань

Застосування

• Тестування та характеризація багатопортових приладів
• Вимірювання S-параметрів пасивних компонентів
• Тестування підсилювача та перетворювача частоти
• Аналіз часової області з TDR
• Вимірювання активних приладів з опціональним ПЗ
• Конфігурації каскадних VNA для розширених можливостей
