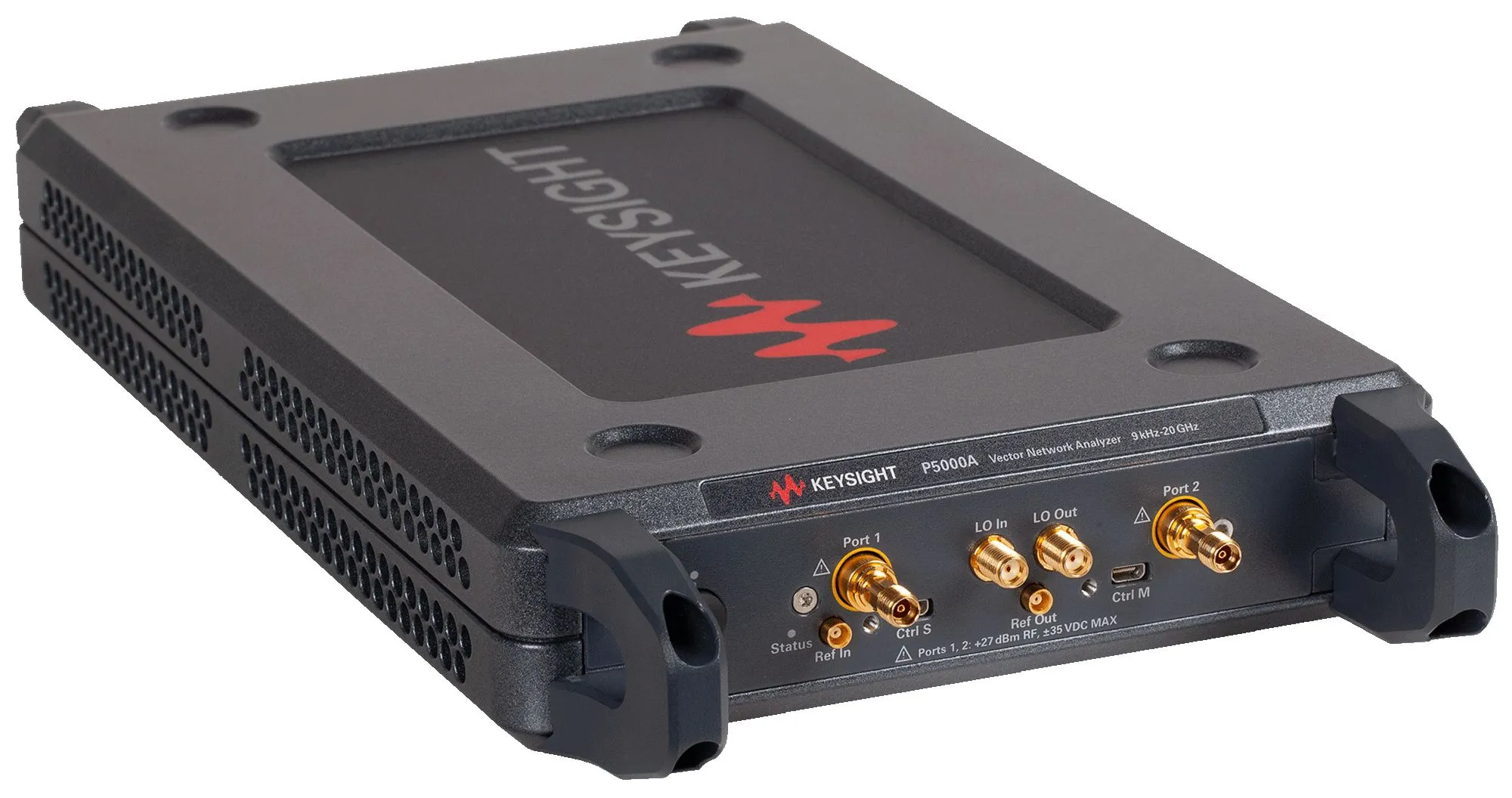

Keysight P5005A Vector Network Analyzer

Огляд

Keysight P5005A — компактний 2-портовий аналізатор векторної мережі з найвищими характеристиками для RF-тестування та характеризації компонентів. Як частина серії Streamline, цей VNA забезпечує чудовий динамічний діапазон, швидкі вимірювання та низькі шуми слідження в компактній формі, придатній для лабораторних застосувань з охопленням частоти до 26,5 ГГц.

Керуючись зовнішнім комп'ютером з потужними можливостями обробки даних, P5005A забезпечує той самий інтуїтивний графічний інтерфейс, який знаходиться на високопродуктивних VNA Keysight, гарантуючи знайомий досвід вимірювання та широку підтримку програмних застосувань.

Основні характеристики

• Діапазон частот: 100 кГц–26,5 ГГц
• 2-портова конфігурація вимірювання з роз'ємами 3,5 мм (жіночі)
• Динамічний діапазон: 140 дБ при 3 ГГц (126 дБ при 20 ГГц)
• Рівень шуму: −130 дБм при 3 ГГц (−122 дБм при 20 ГГц)
• Найкращі шуми слідження: 0,0015 dBrms амплітуда / 0,01 degrms фаза
• Широкий спектр програмних застосувань для вимірювання
• Швидка калібрування за допомогою модулів Keysight Electronic Calibration (ECal)
• Компактна форма з керуванням зовнішнім комп'ютером

Застосування

• Характеризація пасивних компонентів (фільтри, з'єднувачи, роздільники)
• Тестування підсилювачів та змішувачів
• Характеризація конвертерів частоти
• Контроль якості компонентів та виробниче тестування
• Дослідження та розробка RF-компонентів
