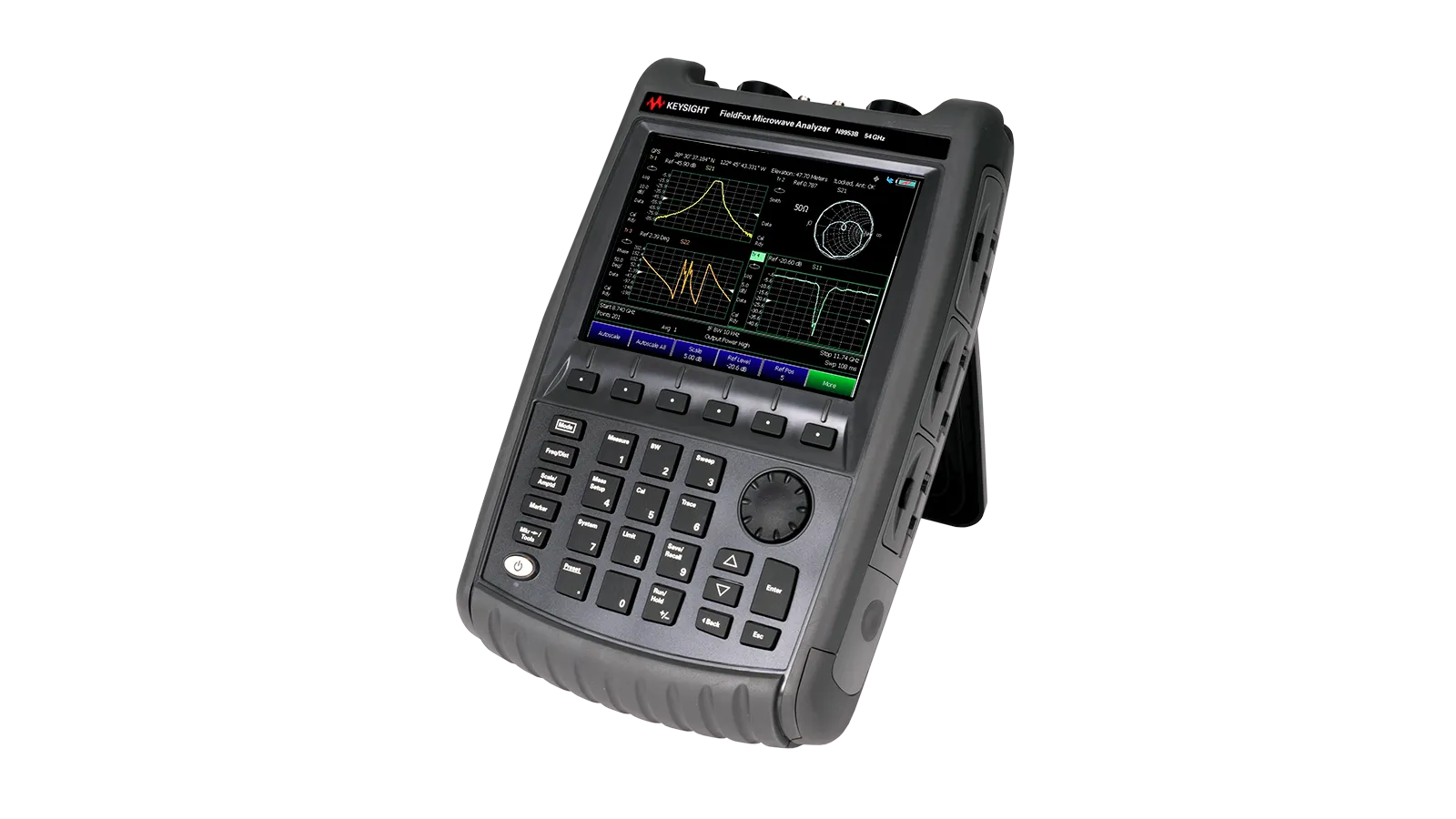

Keysight N9953B Microwave Analyzer
Keysight N9953B мікрохвильовий аналізатор
Keysight N9953B is a 54 GHz handheld microwave analyzer with 120 MHz real-time bandwidth, supporting vector network analysis, spectrum measurement, and 5G field testing.
Деталі продукту
| Модель | N9953B |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N9953B — портативний комбінований мікрохвильовий аналізатор 54 ГГц, який об'єднує аналіз векторної мережі, аналіз спектра, тестування кабелів та антен та вимірювання сигналів в одному приладі. З пропускною здатністю 120 МГц у реальному часі та підтримкою понад 20 програмних функцій, аналізатор можна налаштувати як повнопортовий VNA, аналізатор спектра, вимірювач потужності, векторний вольтметр або приймач для демодуляції в повітрі, що робить його придатним для польового обслуговування, характеризації в лабораторії та розширеної діагностики.
Основні характеристики
- Максимальна частота 54 ГГц з розʼємом 1.8 мм
- Пропускна здатність 120 МГц у реальному часі для безперервного вимірювання сигналу
- Повнопортовий аналізатор векторної мережи з динамічним діапазоном >114 дБ
- Аналізатор спектра з точністю вимірювання ±0.3 дБ
- Аналізатор кабелів та антен (включено в базовій комплектації)
- Підтримка вимірювань OTA для 5G NR та LTE
- Приймач GPS/GNSS для геолокації та часових позначок
- Легка конструкція вагою 3.4 кг (7.4 фунта) з міцним водонепроникним корпусом
- Архітектура, визначена програмним забезпеченням, з понад 20 конфігурованих функцій приладу
- Мінімальна частота 30 кГц для низькочастотних вимірювань
Застосування
- Інсталяція, введення в експлуатацію та польова діагностика мереж 5G
- Тестування кабелів та антен з вимірюванням втрати повернення та VSWR
- Аналіз векторної мережі для характеризації компонентів та пристроїв
- Аналіз спектра та діагностика завад
- Вимірювання часової області (TDR) для визначення місця пошкодження кабелю
- Вимірювання потужності за допомогою аксесуарів USB датчика
- Потоковість сигналу та запис хвильової форми
- Ідентифікація та локалізація джерел EMI/RFI
Характеристики
| High Frequency (range) | 20GHz <= 50GHz |
| Low Frequency (range) | 100kHz <= 1MHz |
| Connector Type | 2.4mm-Male (Jack) |
| Frequency | 54 GHz |
| Series | B-Series |
| Backlight | Yes |
| Battery Life | 4 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | NMD 1.85 mm (m) |
| Dimensions | 11.5 x 7.4 x 3.2 in. |
| Display | 6.5" Transflective Color LCD-LED |
| Dynamic Range | 110 dB |
| Frequency Range | 300 kHz to 54 GHz |
| Function | CAT, VNA, SA |
| Includes | AC/DC Adapter, Localized Power Cord, Quick Reference Guide, Rechargeable Li-Ion Battery, Soft Carrying Case with Backpack and Shoulder Straps |
| Number of Ports | 2 |
| Operating Temperature Range | 0 to 55°C |
