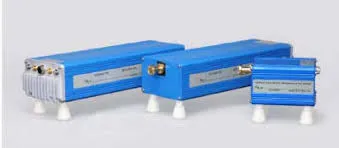

Keysight N5256BW15 модуль міліметрових хвиль
Keysight N5256BW15 Millimeter-Wave Module
Запитати ціну
Keysight N5256BW15 is a T/R millimeter-wave module for VNA S-parameter measurements from 50 to 75 GHz with 105 dB dynamic range and WR-15 waveguide.
Деталі продукту
| Модель | N5256BW15 |
| Виробник | Keysight |
| Категорія | Векторні аналізатори мереж |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5256BW15 — це модуль передачі-відбиття (T/R) міліметрових хвиль, розроблений для використання з аналізаторами мереж Keysight. Працюючи в діапазоні 50-75 ГГц у смузі хвилеводу WR-15, він забезпечує точні вимірювання S-параметрів для характеризації пристроїв міліметрових хвиль. Модуль інтегрується з аналізаторами PNA та PNA-X для надання комплексних можливостей вимірювання mm-хвиль з відмінним динамічним діапазоном та стабільністю.
Основні характеристики
- Модуль передачі-відбиття (T/R) для діапазону частот 50-75 ГГц
- Смуга хвилеводу WR-15 з інтерфейсом фланця за стандартом MIL-DTL-3922/67D
- Динамічний діапазон 105 дБ
- Вихідна потужність +8 дБм
- Сирова спрямованість 37 дБ та узгодження тестового порту 17 дБ
- Стабільність частоти ±0.2 дБ та ±2 градуса
- Опціональні конфігурації з посилювачами RF/LO та регульованим ослабленням
Застосування
- Вимірювання S-параметрів для пристроїв міліметрових хвиль
- Широкосмугова характеризація пристроїв на пластині
- Характеризація антени для часток та поляризації
- Перевірка смуги пропускання та відхилення фільтра
- Оптимізація обробки потужності з пульсними установками
- Істинні диференціальні вимірювання
Характеристики
| High Frequency (range) | 50GHz <= 85GHz |
| Low Frequency (range) | 50GHz <= 85GHz |
