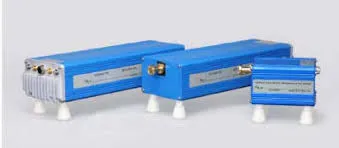

Keysight N5256BW12 Millimeter-Wave T/R Module
Keysight N5256BW12 модуль мм-хвилі T/R
Запитати ціну
Keysight N5256BW12 T/R millimeter-wave module for 60-90 GHz measurements with PNA/PNA-X systems, providing +2 dBm power and 92 dB dynamic range.
Деталі продукту
| Модель | N5256BW12 |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5256BW12 — модуль розширення частоти мм-хвиль, поставлюваний OML для вимірювань від 60 до 90 ГГц (E-band, WR-12). Він інтегрується з векторними аналізаторами мережі серії N522xB PNA або N524xB PNA-X через контролер тестового набору N5261/62/92A, або може працювати в режимі прямого керування. Модуль забезпечує вимірювання передачі та відбиття для характеризації високочастотних пристроїв з широкою смугою пропускання та низькими обмеженнями на потужність.
Основні характеристики
- Діапазон частот: 60–90 ГГц (E-band, хвилевід WR-12)
- Вихідна потужність: +2 дБм типово (+5 дБм виміряно)
- Динамічний діапазон: 92 дБ типово (105 дБ виміряно)
- Сирова спрямованість: 35 дБ типово (37 дБ виміряно)
- Сирова узгодженість тестового порту: 17 дБ типово
- Стабільність частоти: ±0,2 дБ, <±2 градусів типово
- Опціональне ручне ослаблювання: 0–25 дБ
- Сумісний із системами N522xB PNA та N524xB PNA-X
Застосування
- S-параметри для пристроїв мм-хвиль
- Широкосмугова характеризація пристроїв на подложці
- Перевірка смуги пропускання та придушення фільтрів
- Характеризація антен для пелюстків та поляризації
- Диференціальні вимірювання
- Імпульсні установки для пристроїв з обмеженнями на потужність
Комплектація
- Джерело живлення (входить в комплект модуля)
- RF та DC кабелі живлення (опціонально; 15 дБ подушка рекомендується для довгих кабельних прогонів)
Характеристики
| High Frequency (range) | 85GHz < |
| Low Frequency (range) | 50GHz <= 85GHz |
