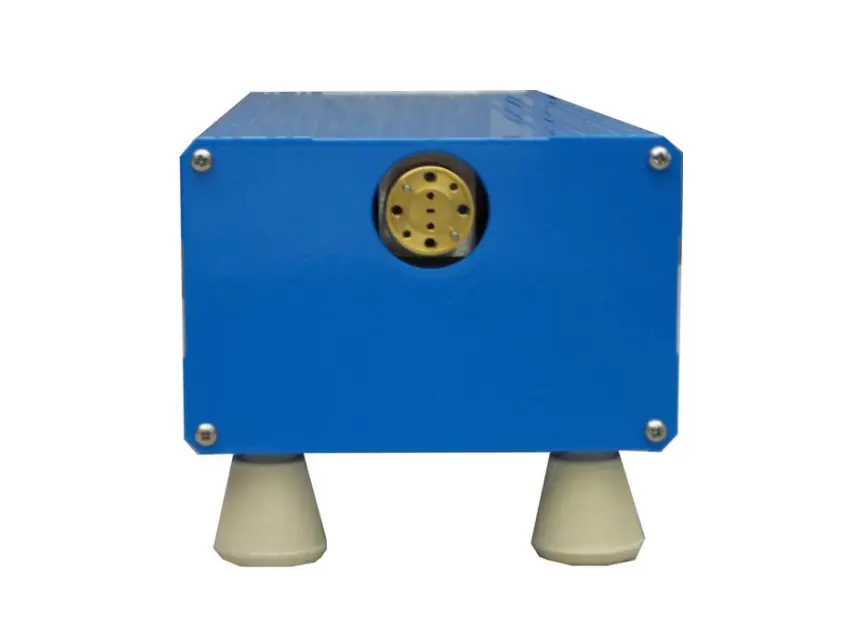

Keysight N5256AW10 Millimeter-Wave T/R Module
Keysight N5256AW10 модуль мм-хвилі T/R
Запитати ціну
Keysight N5256AW10 T/R millimeter-wave module for S-parameter measurements 75-110 GHz with dual directional coupler and reference/test downconverters.
Деталі продукту
| Модель | N5256AW10 |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5256AW10 — модуль мм-хвилі T/R (передачі/відбиття) для систем векторних аналізаторів мережі. Модуль містить множник RF джерела, подвійний спрямований спряжувач, еталонний понижувач та тестовий понижувач для вимірювання S-параметрів у діапазоні 75–110 ГГц (хвилевід WR-10). Модуль працює з контролерами N5260/61/62A та забезпечує високочастотну характеризацію пристроїв.
Основні характеристики
- Діапазон частот: 75–110 ГГц (хвилевід WR-10)
- Конфігурація T/R для вимірювання коефіцієнта відбиття S11
- Роз'єми RF, LO та IF: 3,5 мм SMA типу female
- Хвилевідний фланець відповідно до стандарту MIL-DTL-3922/67D (гвинт 4-40)
- Розетка живлення для роботи з контролером N5260/61/62A
- Регульовані ніжки для вирівнювання обладнання
- Для внутрішнього використання
Застосування
- S-параметри для пристроїв мм-хвиль
- Широкосмугова характеризація пристроїв на подложці
- Перевірка смуги пропускання та придушення фільтрів
- Характеризація антен для пелюстків та поляризації
- Вимірювання високочастотної передачі
Комплектація
- Зовнішнє джерело живлення (OML VDCPW12-5, 12 VDC)
- RF та DC кабелі живлення (входять в комплект з контролером; доступні окремо)
Характеристики
| High Frequency (range) | 85GHz < |
| Low Frequency (range) | 50GHz <= 85GHz |
