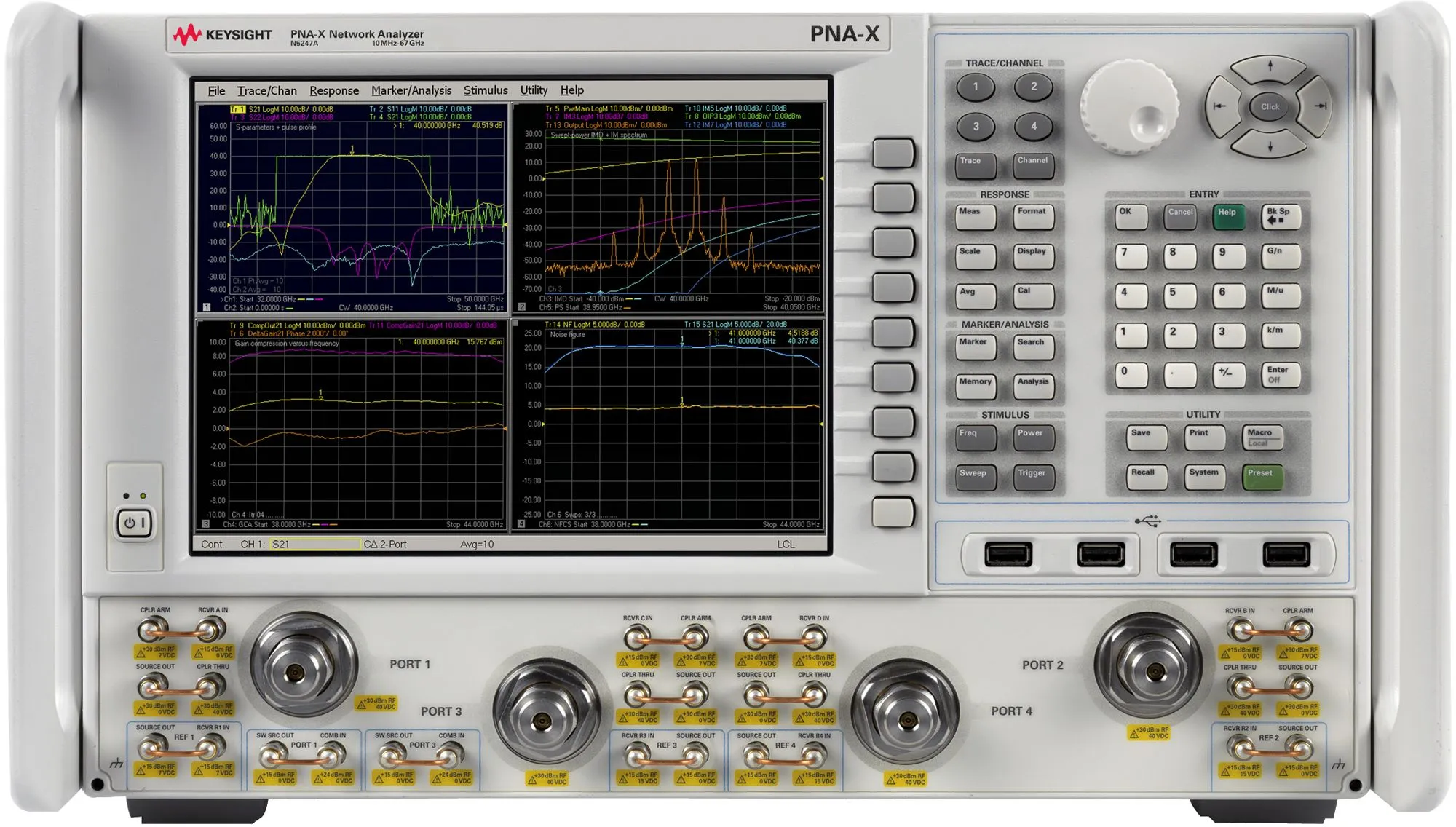

Keysight N5247A PNA-X Network Analyzer

Огляд

Keysight N5247A — це аналізатор мережі мікрохвиль серії PNA-X, який поєднує можливості кількох RF-приладів тестування в одній інтегрованій платформі. Розроблений для характеризування активних пристроїв, таких як підсилювачі, змішувачі та перетворювачі частоти, N5247A має два вбудовані джерела сигналу, сигнальні комбайнери та гнучкі внутрішні комутатори. Цей апаратний базис забезпечує як лінійні, так і нелінійні вимірювання з однією підключенням до пристрою, що тестується.

Основні характеристики

• Частотний діапазон від 10 MHz до 67 GHz
• Конфігурація 2 або 4 портів з двома вбудованими джерелами сигналу
• Динамічний діапазон системи 129 dB з до 32,001 точок вимірювання на 200 каналах
• Смуга пропускання IF 15 MHz для підвищеної роздільної здатності вимірювання
• Висока вихідна потужність +10 dBm при 67 GHz з діапазоном розгортання потужності 40 dB
• Точка компресії приймача 0,1 dB при +11 dBm при 67 GHz
• Придушення гармонік до -60 dBc

Застосування

• Вимірювання S-параметрів у режимах CW та імпульсних
• Характеризування коефіцієнту шуму
• Аналіз компресії підсилення
• Тестування інтермодуляції та гармонійних спотворень
• Вимірювання коефіцієнту перетворення підсилення та втрат
• Вимірювання справжнього диференціального стимулу
• Характеризування мікрохвильових пристроїв
• Характеризування нелінійної хвилеформи та X-параметрів
• Тестування та аналіз антен
