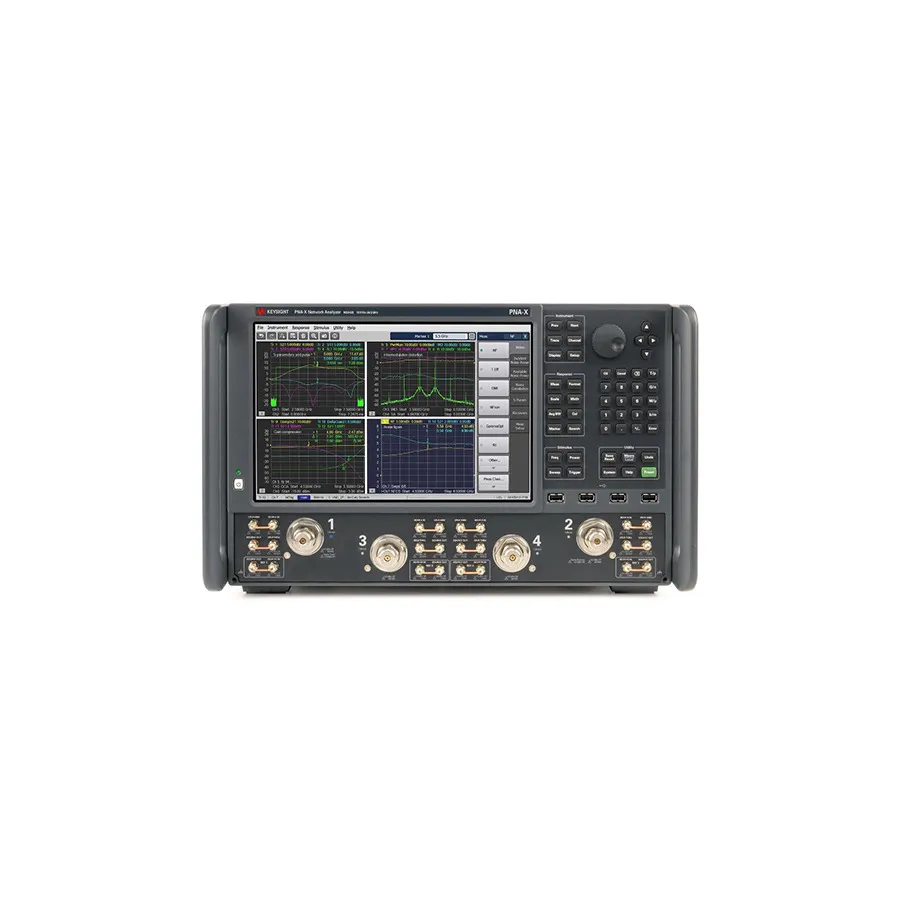

Keysight N5245B Vector Network Analyzer
Keysight N5245B аналізатор векторної мережі
Запитати ціну
Keysight N5245B PNA-X vector network analyzer for active RF device measurement, 10 MHz to 50 GHz, dual sources, 124 dB dynamic range.
Деталі продукту
| Модель | N5245B 029 423 |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5245B — це висококласний аналізатор векторної мережі серії PNA-X, розроблений для комплексної лінійної та нелінійної характеризації активних RF-пристроїв. З частотним покриттям від 10 МГц до 50 ГГц, інтегрованими двома джерелами сигналу, приймачем шуму та гнучкою RF-маршрутизацією, N5245B спрощує складні вимірювальні конфігурації, одночасно забезпечуючи високу точність вимірювань та повторюваність.
Основні характеристики
- Частотний діапазон: 10 МГц-50 ГГц
- Конфігурації 2 або 4 портів з конфігурованим набором
- Два вбудовані джерела сигналу з вбудованим комбайнером
- Інтегрований приймач шуму для вимірювання коефіцієнту шуму
- Динамічний діапазон: 124 дБ системної продуктивності
- Гармоніки: -60 дБc
- Механічні RF-перемикачі для багатоточкового доступу до тесту
- Інтуїтивний користувацький інтерфейс з мультисенсорним дисплеєм
- USB та LAN з'єднання
Застосування
- Характеризація S-параметрів та коефіцієнту шуму
- Вимірювання стиску коефіцієнту посилення та інтермодуляції
- Розроблення та валідація активних пристроїв
- Характеризація компонентів для підсилювачів, змішувачів та перетворювачів
- Виробничі тести та вхідна перевірка
- Вимірювання X-параметрів для нелінійного моделювання
- Тестування мікрохвильових пристроїв
Характеристики
| Frequency Range | 10 MHz to 50 GHz |
| Number of Ports | 2 or 4 configurable |
| Dynamic Range | 124 dB |
| System Output Power | 13 dBm typical |
| Harmonics | -60 dBc |
| Test Port Connector | 2.4 mm (male) |
| Display | Multitouch color LCD (1280 × 800) |
| Connectivity | USB, LAN |
| Built-in Sources | 2 internal sources with combiner |
| Noise Receiver | Optional with S93029B |
