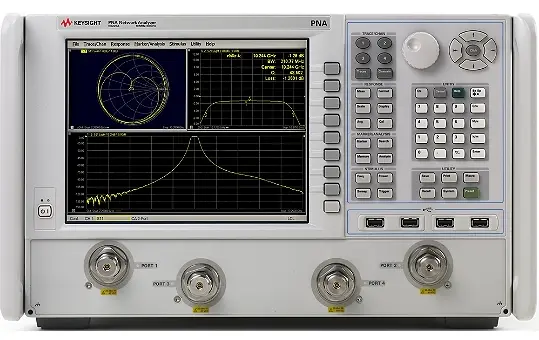

Keysight N5245AS Vector Network Analyzer

Огляд

Keysight N5245AS — інтегрований мікрохвильовий вимірювальний модуль для характеризації активних RF-пристроїв, таких як підсилювачі, змішувачі та перетворювачі частоти. Забезпечує гнучкі вимірювання лінійної та нелінійної поведінки пристроїв у частотному діапазоні від 10 МГц до 43,5 ГГц з двома вбудованими джерелами сигналу, вбудованим комбайнером та конфігуровними RF-перемикачами через єдине з'єднання.

Основні характеристики

• Частотний діапазон: 10 МГц-43,5 ГГц
• Два вбудовані джерела сигналу з великою вихідною потужністю (+18 дБм) та низькими гармоніками (-60 дБc)
• Системний динамічний діапазон 126 дБ та динамічний діапазон приймача 129 дБ
• Найкраща точність динаміки: стиск 0,1 дБ при вхідній потужності +15 дБм
• Низький рівень шуму -111 дБм при смузі IF 10 Гц
• Широкий діапазон розгортки потужності 38 дБ
• Інтегроване друге джерело, комбайнер та сигнальні маршрутизатори для спрощення вимірювальних стендів
• Конфігурації з 2 або 4 портами з 32,001 вимірювальною точкою та 200 каналів

Застосування

• Вимірювання S-параметрів (CW та імпульсні)
• Характеризація коефіцієнту шуму
• Аналіз стиску коефіцієнту посилення та інтермодуляції
• Вимірювання гармонічних спотворень
• Вимірювання коефіцієнту перетворення
• Тестування true-differential stimulus
• Характеризація мікрохвильових пристроїв
• Характеризація нелінійних хвилеформ та X-параметрів
• Тестування антен
