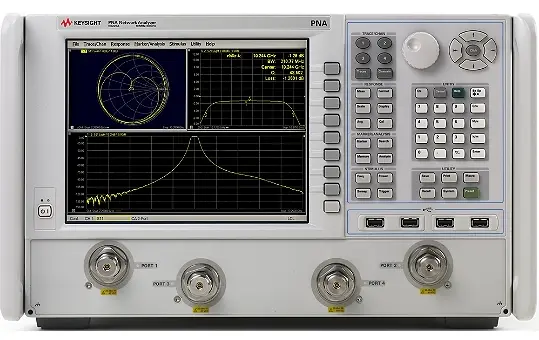

Keysight N5245A Vector Network Analyzer

Огляд

Keysight N5245A — це векторний аналізатор мереж серії PNA-X з розширеним діапазоном частот до 50 ГГц для вимірювання активних пристроїв, таких як підсилювачі, змішувачі та перетворювачи частоти. Він включає інтегровані подвійні джерела сигналу, комбайнер, гнучкі внутрішні маршрути та комплексні приймачі вимірювань, що дозволяють проводити лінійну та нелінійну характеризацію пристроїв через єдине з'єднання з пристроєм, що тестується.

Основні характеристики

• Діапазон частот: 10 MHz–50 GHz
• 2 або 4 порти з двома вбудованими джерелами
• Dynamic Range: 124 dB системи, 129 dB приймача
• Висока вихідна потужність (+18 dBm) з низькими гармоніками (-60 dBc)
• 32 001 точка вимірювання, 200 каналів, IF bandwidth 15 MHz
• Точність компресії 0,1 dB при вхідній потужності +15 dBm на приймачі
• Шумовий поверх -111 dBm при IF bandwidth 10 Hz
• Широкий діапазон розгортання потужності (38 dB)

Застосування

• Вимірювання S-параметрів (CW та імпульсні)
• Характеризація коефіцієнта шуму
• Тестування компресії посилення
• Аналіз інтермодуляційних та гармонійних спотворень
• Вимірювання коефіцієнта перетворення посилення та затухання
• Тестування істинного диференціального стимулу
• Характеризація міліметрових хвиль
• Характеризація нелінійних хвильових форм та X-параметрів
• Тестування антен
