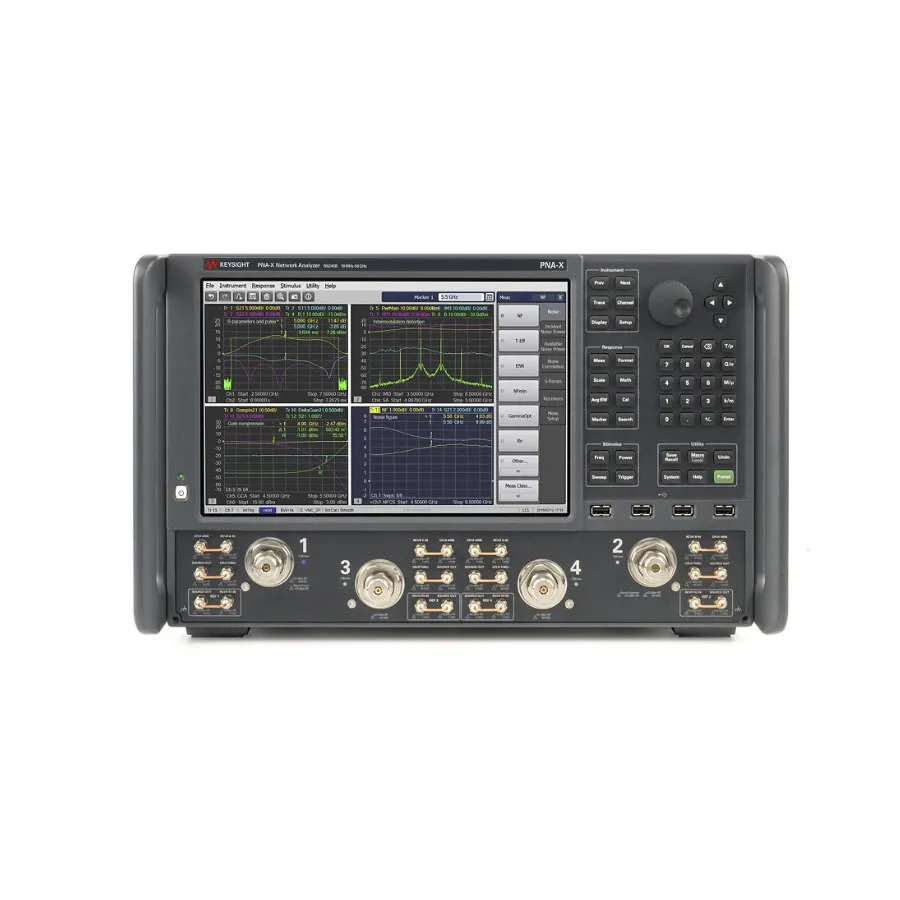

Keysight N5244B 423 Win10 Vector Network Analyzer

Огляд

Keysight N5244B 423 Win10 — це повністю інтегрований векторний аналізатор мереж серії PNA-X, налаштований для універсальної характеризації мікрохвильових пристроїв. Конфігурація 423 забезпечує 4-портовий S-parameter test set з налаштовуваним сигнальним шляхом, другим джерелом, аттенюаторами сигналу на обох шляхах (джерела та приймача), bias tees для зміщення постійного струму, інтегрований комбайнер сигналу та механічні комутатори для гнучкої маршрутизації сигналу. З операційною системою Windows 10 він забезпечує інтуїтивне середовище вимірювань для лінійного та нелінійного тестування пристроїв.

Основні характеристики

• Діапазон частот: 10 MHz–43,5 GHz
• 4-портовий налаштовуваний test set з другим джерелом
• Аттенюатори джерела та приймача для гнучкості рівня потужності
• Інтегровані bias tees для зміщення постійного струму
• Вбудований комбайнер сигналу та механічні комутатори
• Dynamic Range: 124 dB
• Три DDS джерела з низькою паразитною складовою та фазовим шумом, генерація довільної хвильової форми 6 GHz
• Аналіз модуляційного спотворення: EVM, NPR, ACPR
• Операційна система Windows 10
• Мультисенсорний кольоровий LCD дисплей з інтуїтивним інтерфейсом користувача

Застосування

• Вимірювання S-параметрів
• Характеризація підсилювачів
• Тестування змішувачів та перетворювачів частоти
• Аналіз компресії посилення
• Вимірювання фазового шуму та шуму AM
• Аналіз модуляційного спотворення
• Характеризація нелінійних пристроїв
• Виробничі тести
• Дослідження та розроблення
