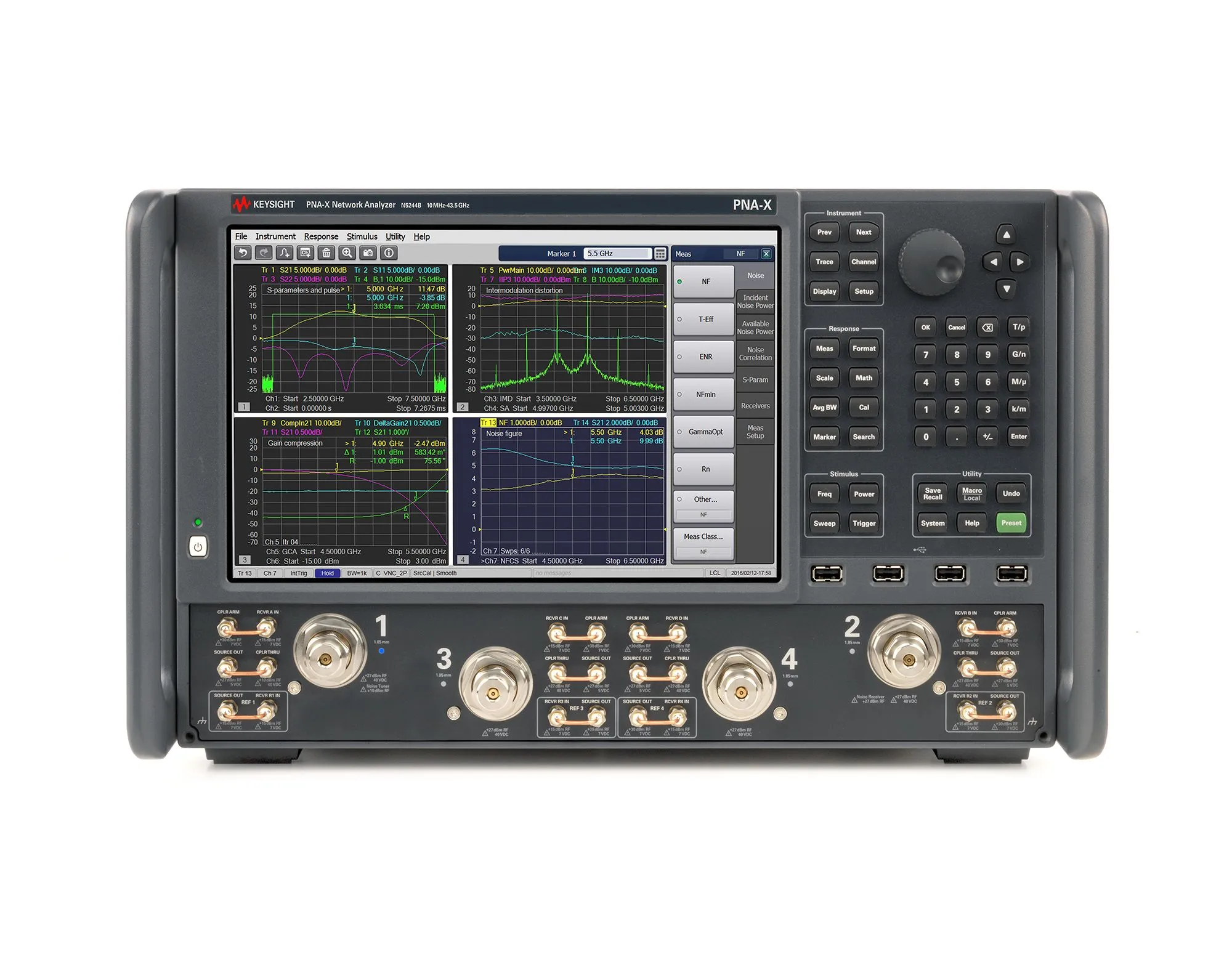

Keysight N5244B Vector Network Analyzer
Keysight N5244B векторний аналізатор мереж
Keysight N5244B vector network analyzer covers 10 MHz to 43.5 GHz with 124 dB dynamic range, 4-port capability, dual sources, and comprehensive device characterization.
Деталі продукту
| Модель | N5244B |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5244B — це векторний аналізатор мереж серії PNA-X, результат 40 років технічного лідерства Keysight у галузі аналізу мереж радіочастотної області. Цей мікрохвильовий вимірювальний прилад розроблений для вимірювання активних пристроїв, включаючи підсилювачі, змішувачі та перетворювачи частоти. N5244B поєднує два вбудованих джерела сигналу, комбайнер, приймачі S-параметрів та шуму, імпульсні модулятори та генератори, а також гнучкі комутатори для комплексних лінійних та нелінійних вимірювань.
Основні характеристики
- Діапазон частот: 10 MHz–43,5 GHz
- Інтегрований 4-портовий S-parameter test set з додатковими двома вбудованими джерелами
- Dynamic Range: 124 dB
- Вихідна потужність: +13 dBm
- Гармоніки: -60 dBc
- Дисплей: 12,1-дюймовий кольоровий LCD з сенсорним екраном
- Продвинутий та інтуїтивний графічний інтерфейс користувача
- RF роз'єми: 2.4 mm (male), 50 Ohm номінальний
- Кілька варіантів підключення: USB 2.0, GPIB, LAN, Handler I/O
Застосування
- Вимірювання S-параметрів (CW та імпульсні)
- Характеризація коефіцієнта шуму
- Тестування компресії посилення
- Аналіз інтермодуляційних та гармонійних спотворень
- Вимірювання коефіцієнта перетворення посилення та затухання
- Характеризація міліметрових хвиль
- Тестування антен
- Виробничі тести з високою продуктивністю та повторюваністю
- Характеризація пристроїв у дослідженнях та розробленні
Характеристики
| High Frequency (range) | 20GHz <= 50GHz |
| Low Frequency (range) | 1MHz <= 10MHz |
| Connector Type | 2.4mm-Male (Jack) |
| Form Factor | Benchtop |
Запит ціни
