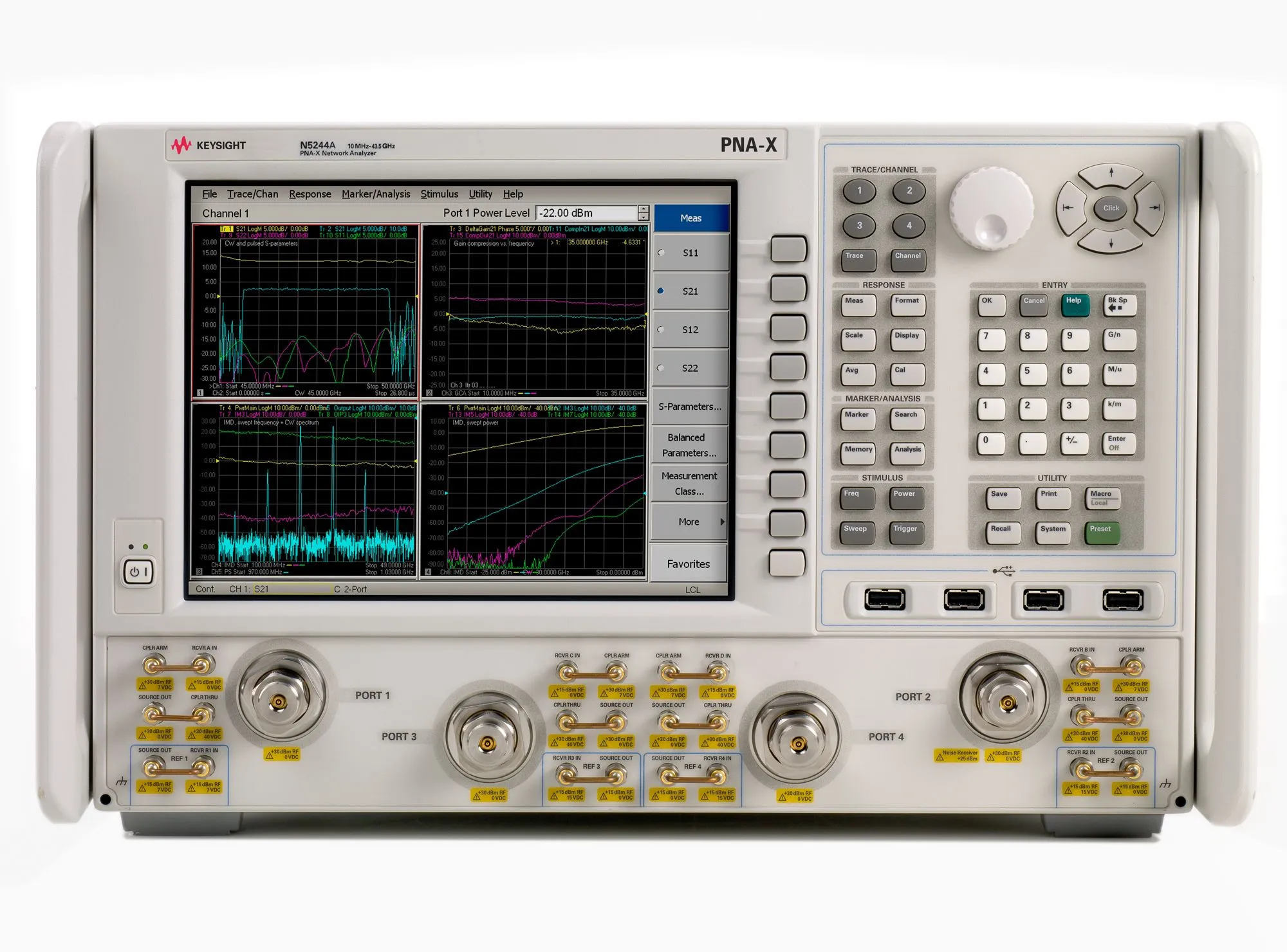

Keysight N5244AS Vector Network Analyzer
Keysight N5244AS векторний аналізатор мереж
Запитати ціну
Keysight N5244AS vector network analyzer covers 10 MHz to 43.5 GHz with 126 dB dynamic range, dual sources, and advanced device characterization capabilities.
Деталі продукту
| Модель | N5244AS |
| Виробник | Keysight |
| Категорія | Vector Network Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N5244AS — це векторний аналізатор мереж серії PNA-X, призначений для характеризації активних пристроїв, таких як підсилювачі, змішувачі та перетворювачі частоти. Він включає інтегровані подвійні джерела сигналу, комбайнер, приймачі S-параметрів та шуму, а також гнучкі внутрішні комутаційні ланцюги, дозволяючи проводити комплексні лінійні та нелінійні вимірювання через єдине з'єднання з пристроєм, що тестується.
Основні характеристики
- Діапазон частот: 10 MHz–43,5 GHz
- 2 або 4 порти з двома вбудованими джерелами
- Dynamic Range системи 126 dB, приймача 129 dB
- Висока вихідна потужність (+18 dBm) з низькими гармоніками (-60 dBc)
- 32 001 точка вимірювання, 200 каналів, IF bandwidth 15 MHz
- Точність компресії 0,1 dB при вхідній потужності +15 dBm на приймачі
- Шумовий поверх -111 dBm при IF bandwidth 10 Hz
Застосування
- Вимірювання S-параметрів (CW та імпульсні)
- Характеризація коефіцієнта шуму
- Тестування компресії посилення
- Аналіз інтермодуляційних та гармонійних спотворень
- Вимірювання коефіцієнта перетворення посилення та затухання
- Тестування істинного диференціального стимулу
- Характеризація міліметрових хвиль
- Характеризація нелінійних хвильових форм та X-параметрів
- Тестування антен
Характеристики
| High Frequency (range) | 20GHz <= 50GHz |
| Low Frequency (range) | 1MHz <= 10MHz |
| Connector Type | 2.4mm-Male (Jack) |
